Ригельные светодиодные светильники для железнодорожных путей в Краснодаре
ДЛЯ ПУТЕЙ НЕОБЩЕГО ПОЛЬЗОВАНИЯ
Свет вдоль
железнодорожных
путей

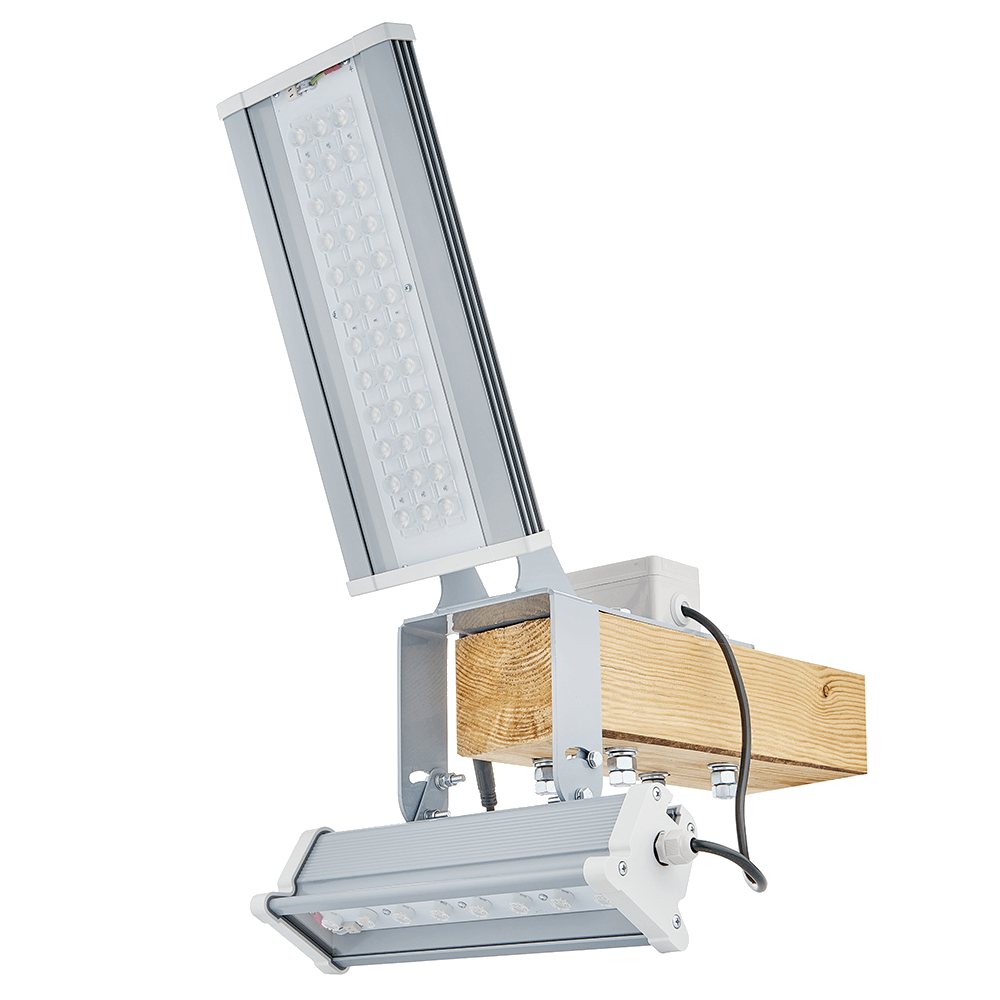

Ригельные светильники СОЮЗ 26 устанавливаются на монтажный брус жёсткой поперечины. Основной мощный модуль формирует протяжённую зону света вдоль пути, нижний маломощный — освещает участок под поперечиной.
62–90 Вт · 7 700–11 200 лм · концентрированная КСС «К» · оптика 18° и 25°
3 модели62, 75 и 90 Вт
до 11 200 лмреальный световой поток
18° + 25°КСС «К» вдоль путей
−60…+45 °Cисполнение УХЛ1 · IP67
5 лет гарантииот производителя
Хит
90 ВТ 11200 ЛМ 18° и 25° (К)
Аналог СОКР 5-100
Срок изготовления: 2 недели
23 100 р.
75 ВТ 9200 ЛМ 18° и 25° (К)
Срок изготовления: 2 недели
22 750 р.
62 ВТ 7700 ЛМ 18° и 25° (К)
Срок изготовления: 2 недели
22 600 р.
ОСВЕЩЕНИЕ ПРОМЫШЛЕННОЙ ЖЕЛЕЗНОДОРОЖНОЙ ИНФРАСТРУКТУРЫ
Для путей предприятий,
терминалов и портов
СОЮЗ 26 рассчитан на территории с путями необщего пользования, где свет требуется направлять с жёстких поперечин вдоль рельсов, междупутий и рабочих проходов.
Порты и терминалы
Пути грузовых терминалов, складских комплексов, нефтебаз и перевалочных площадок.
Депо и ремонтные базы
Путевое развитие, междупутья и рабочие зоны, где важна видимость рельсов, вагонов, сигналов и персонала.
Главная задача — не просто дать много света. Световой поток нужно распределить вдоль путей и сохранить рабочую освещённость там, где её могут частично перекрывать вагоны и другое оборудование.
ДВА МОДУЛЯ · ДВЕ СВЕТОВЫЕ ЗОНЫ

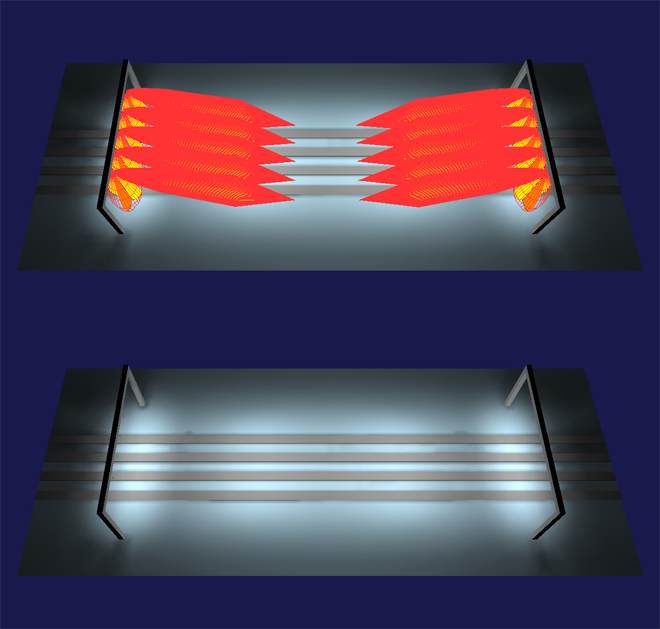

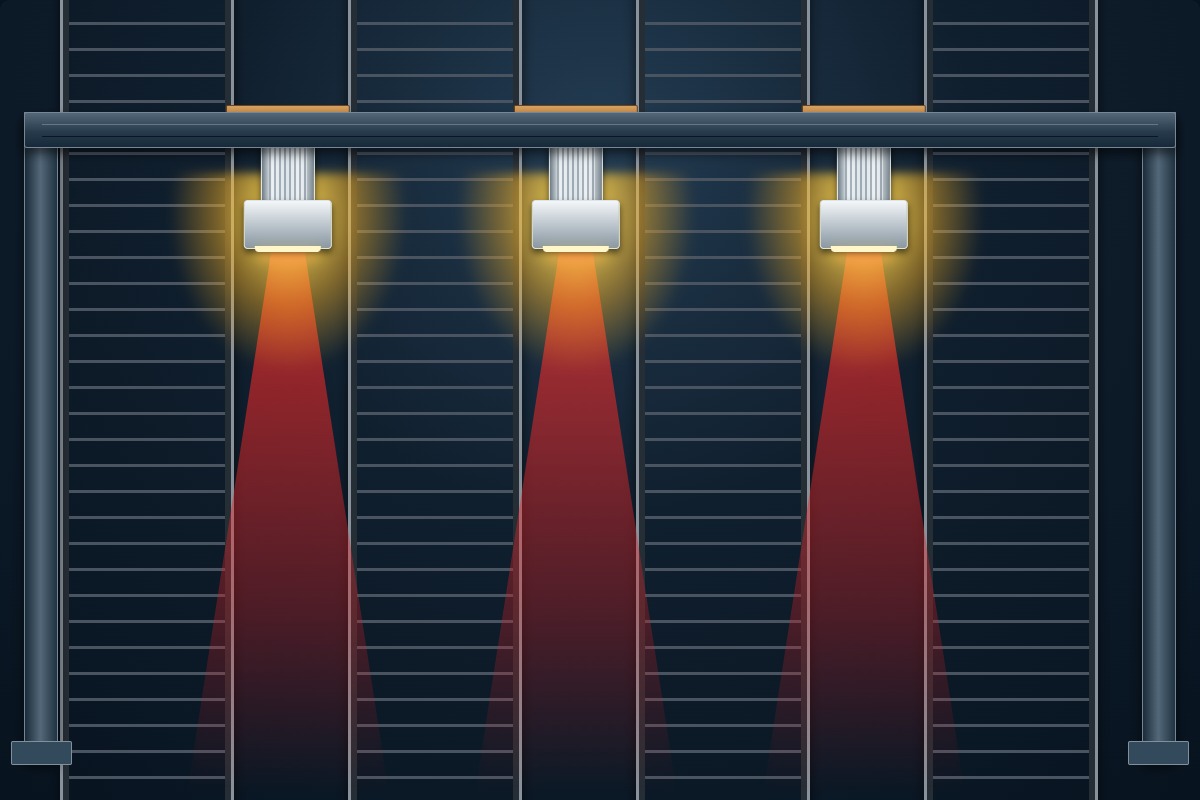

Как работает ригельная оптика
Нижний маломощный модуль даёт более широкую засветку под жёсткой поперечиной и вдоль ригеля. Основной мощный модуль формирует узкий протяжённый световой пучок вдоль железнодорожного пути. Угол наклона обоих светодиодных модулей регулируется независимо.
Углы 18° и 25° показывают ширину светового пучка. Полное распределение силы света описывает КСС «К» и IES-файл конкретной модели.
Нижний модуль: широкая засветка под поперечинойОсновной модуль: протяжённая зона вдоль междупутья
ПРАКТИЧНЫЙ ВЫБОР БЕЗ ЛИШНЕГО РАСЧЁТА
90 Вт — для большинства
небольших объектов
Если на территории несколько жёстких поперечин и нет задачи минимизировать каждый ватт, рационально выбрать СОЮЗ 26-90/3-67. Он даёт максимальный световой запас, а разница в цене и потреблении относительно 62- и 75-ваттных исполнений невелика для промышленного объекта.
| Модель | Мощность | Световой поток | Оптика | Когда выбирать |
|---|---|---|---|---|
| СОЮЗ 26-62/3-67 | 62 Вт | 7 700 лм | 18° и 25°КСС «К» | Когда меньшая мощность подтверждена расчётом |
| СОЮЗ 26-75/3-67 | 75 Вт | 9 200 лм | 18° и 25°КСС «К» | Когда нужен промежуточный расчётный поток |
| СОЮЗ 26-90/3-67 | 90 Вт | 11 200 лм | 18° и 25°КСС «К» | Рекомендуем: максимальный световой запас |
Нужно заменить СОКр 5-100, СОКр 2-120 или другой прежний светильник? Для большинства таких задач рекомендуем 90-ваттный СОЮЗ 26. Если объект крупный, схема сложная или соответствие норме требуется подтвердить документально, выполним светотехнический расчёт.
Смотреть модель 90 ВтКОНСТРУКЦИЯ СОЮЗ 26
Надёжность для открытой
железнодорожной территории
Светильник работает круглый год под открытым небом. Показываем основные узлы, которые отвечают за светораспределение, теплоотвод и стабильную работу в промышленной сети.
КОРПУС И ТЕПЛООТВОД
Алюминиевый профиль АД31
Корпус работает как радиатор светодиодного модуля. Воздушная перегородка разделяет отсек драйвера и светодиоды, уменьшая их взаимный нагрев.
ИСТОЧНИК СВЕТА
Светодиоды CREE
Световой поток указан с учётом потерь на оптике и защитном стекле. Цветовая температура 5000 К, Ra >80, пульсации менее 1%.
СВЕТОРАСПРЕДЕЛЕНИЕ
Вторичная оптика LedLink
Линзы формируют два узконаправленных световых потока 18° и 25°, чтобы направить свет вдоль путей и сократить потери вне рабочей зоны.
ЗАЩИТА ПИТАНИЯ
Двухкаскадный драйвер
Защита от длительного повышения напряжения до 600 В, импульсных помех до 10 кВ и аварийное отключение при перегреве.
ЗАЩИТА ОПТИКИ
Оптический поликарбонат
Ударопрочное защитное стекло закрывает светодиодные модули и сохраняет светопропускание в уличных условиях.
МОНТАЖ И НАСТРОЙКА

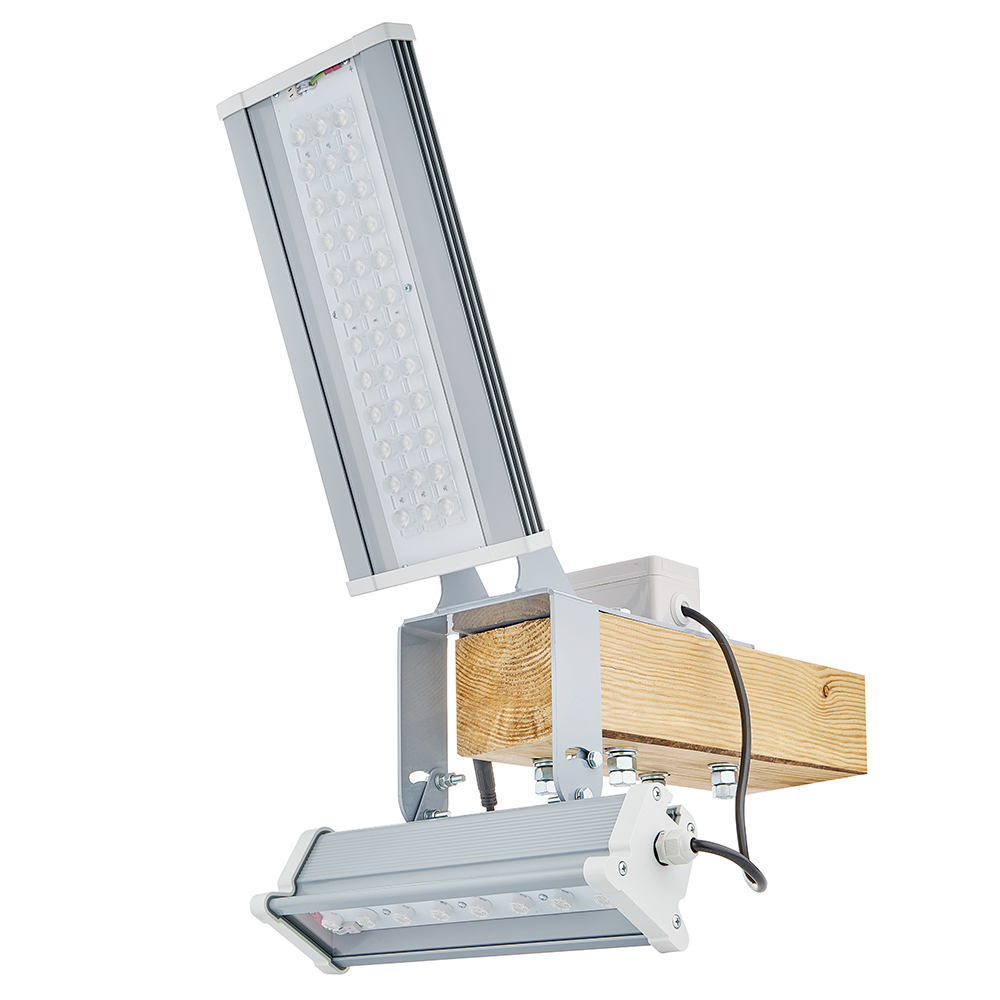

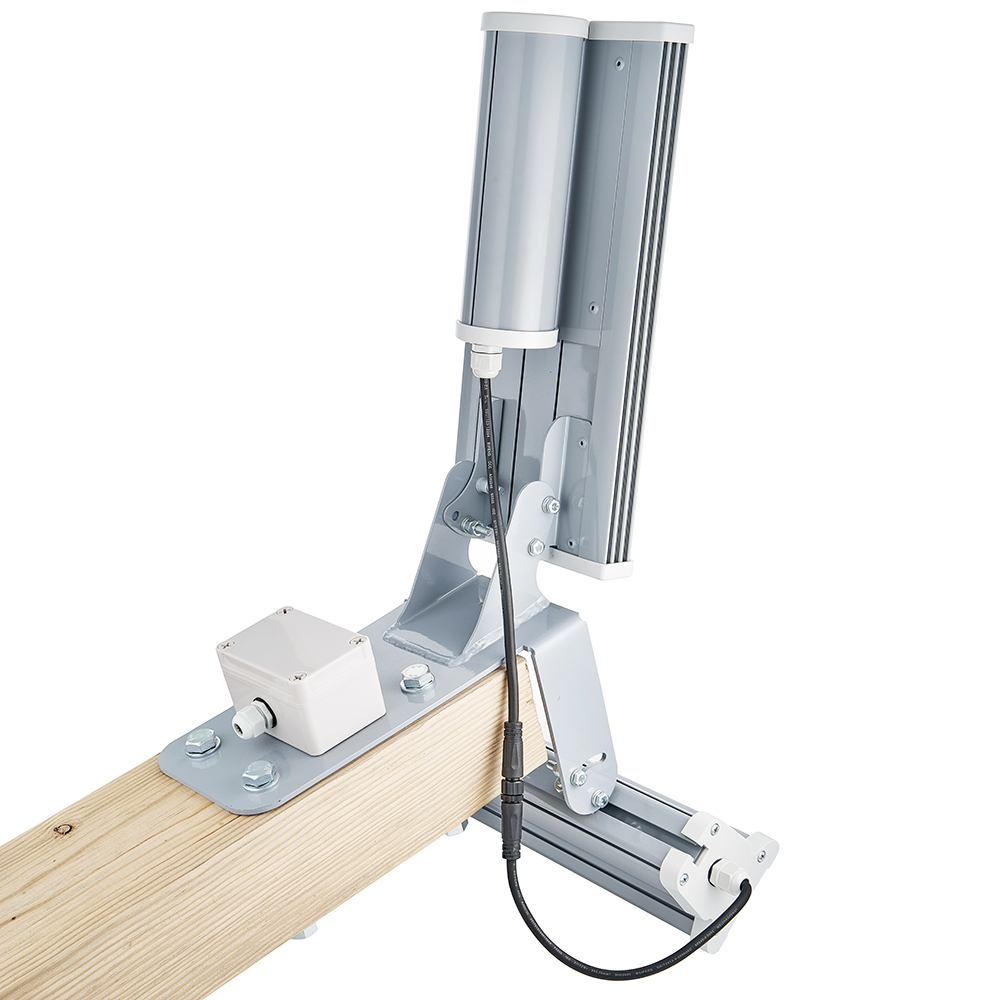

Жёсткая фиксация на брусе
Комплекс крепится на монтажный брус жёсткой поперечины. Верхний и нижний модули независимо регулируются по углу и фиксируются после настройки.
IP67защита корпуса от пыли и осадков
УХЛ1для эксплуатации на открытом воздухе
−60…+45 °Cрабочий диапазон температур
100 000 часовресурс работы светильника
КОГДА НУЖНА ТОЧНАЯ СХЕМА
Для сложного объекта выполним расчёт
90 Вт — практичный выбор для небольшого объекта с несколькими поперечинами. Расчёт нужен, если путей много, геометрия нестандартная, свет перекрывает подвижной состав или освещённость требуется подтвердить документально.
- 01Схема путевого развитияКоличество путей, междупутья и рабочие зоны.
- 02Геометрия установкиВысота поперечин, расстояния между опорами и положение монтажных брусьев.
- 03Требуемая освещённостьНормы объекта и требования владельца инфраструктуры.
- 04Условия эксплуатацииПодвижной состав, оборудование, снег, климат и параметры питающей сети.
Технический паспортСкачать PDF →Инструкция по монтажуОткрыть документ →IES-файлы СОЮЗ 26Скачать архив →
Проектирование выполняется по действующим требованиям владельца железнодорожной инфраструктуры и применимым нормам, включая ГОСТ 34935-2023. Для конкретного объекта состав требований уточняется до расчёта.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Ригельные светильники
на железнодорожных объектах

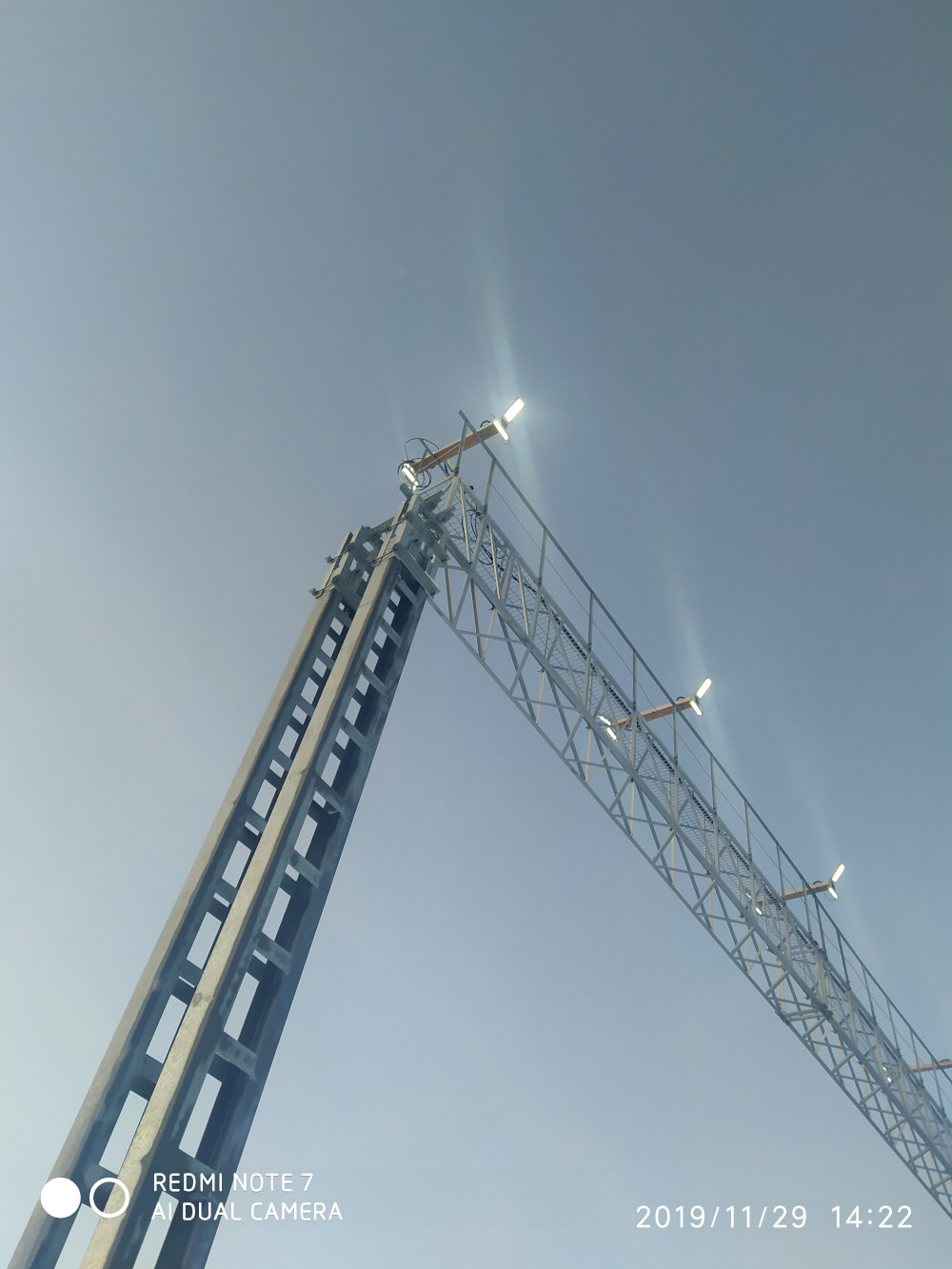

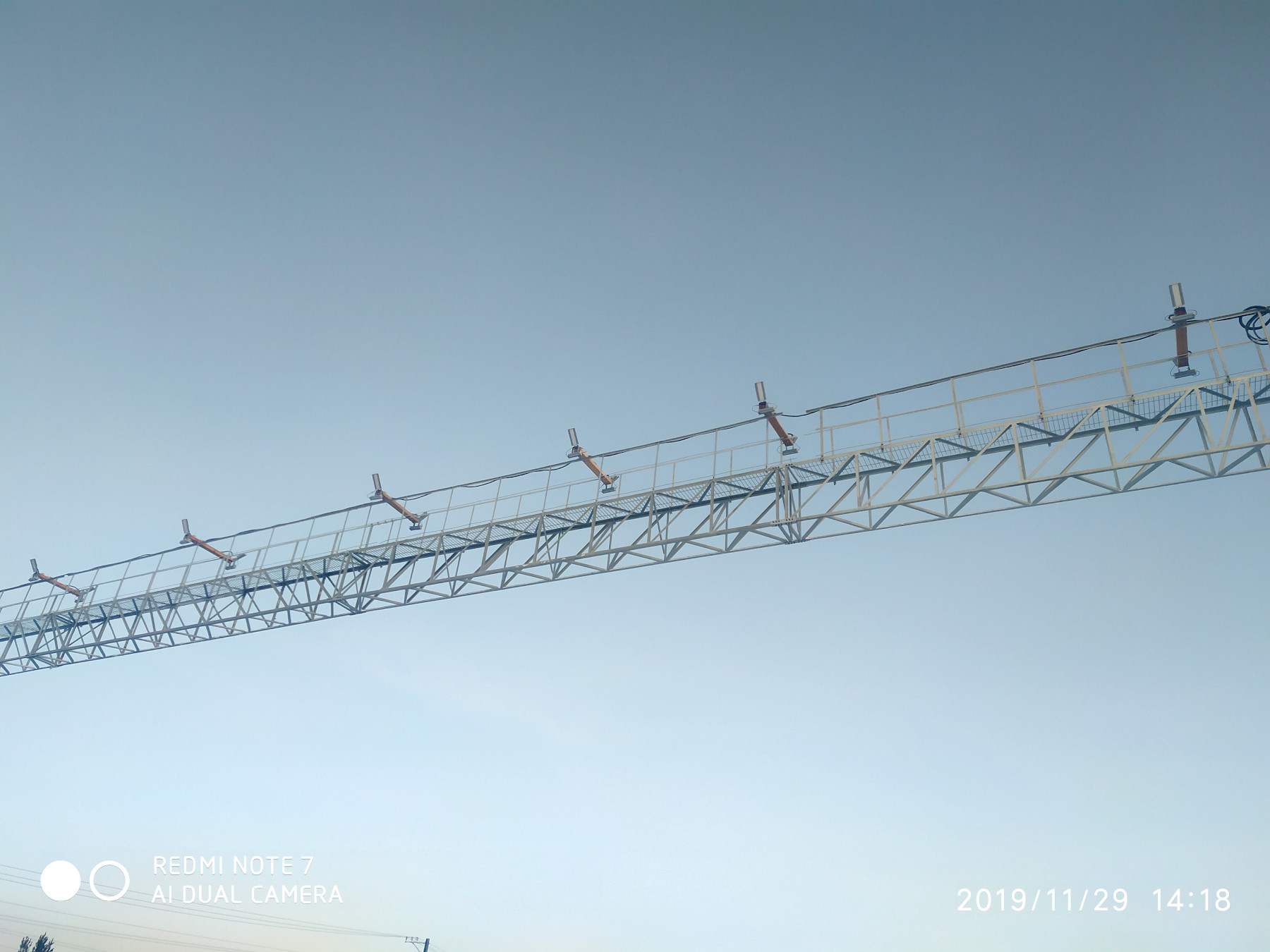

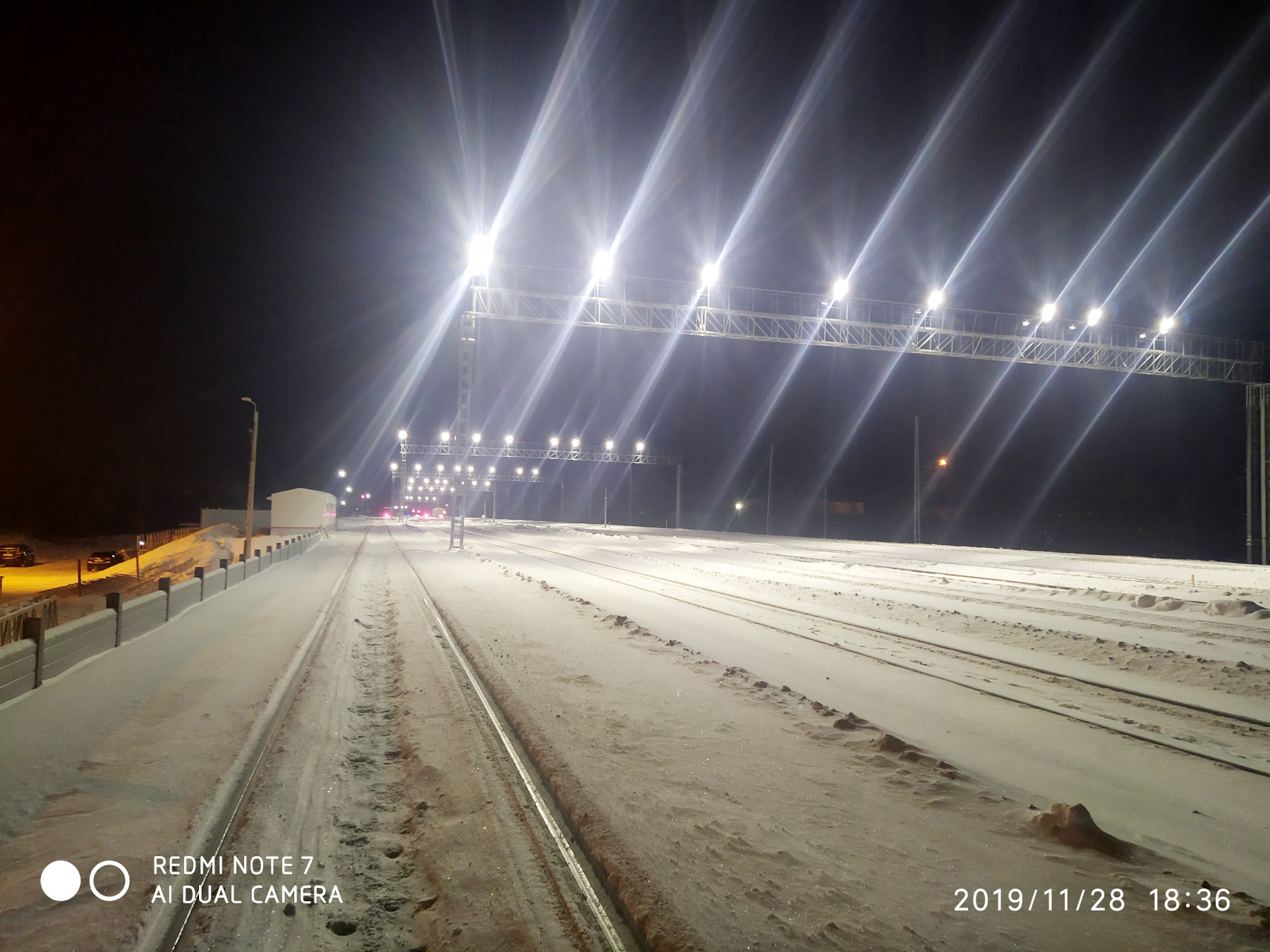

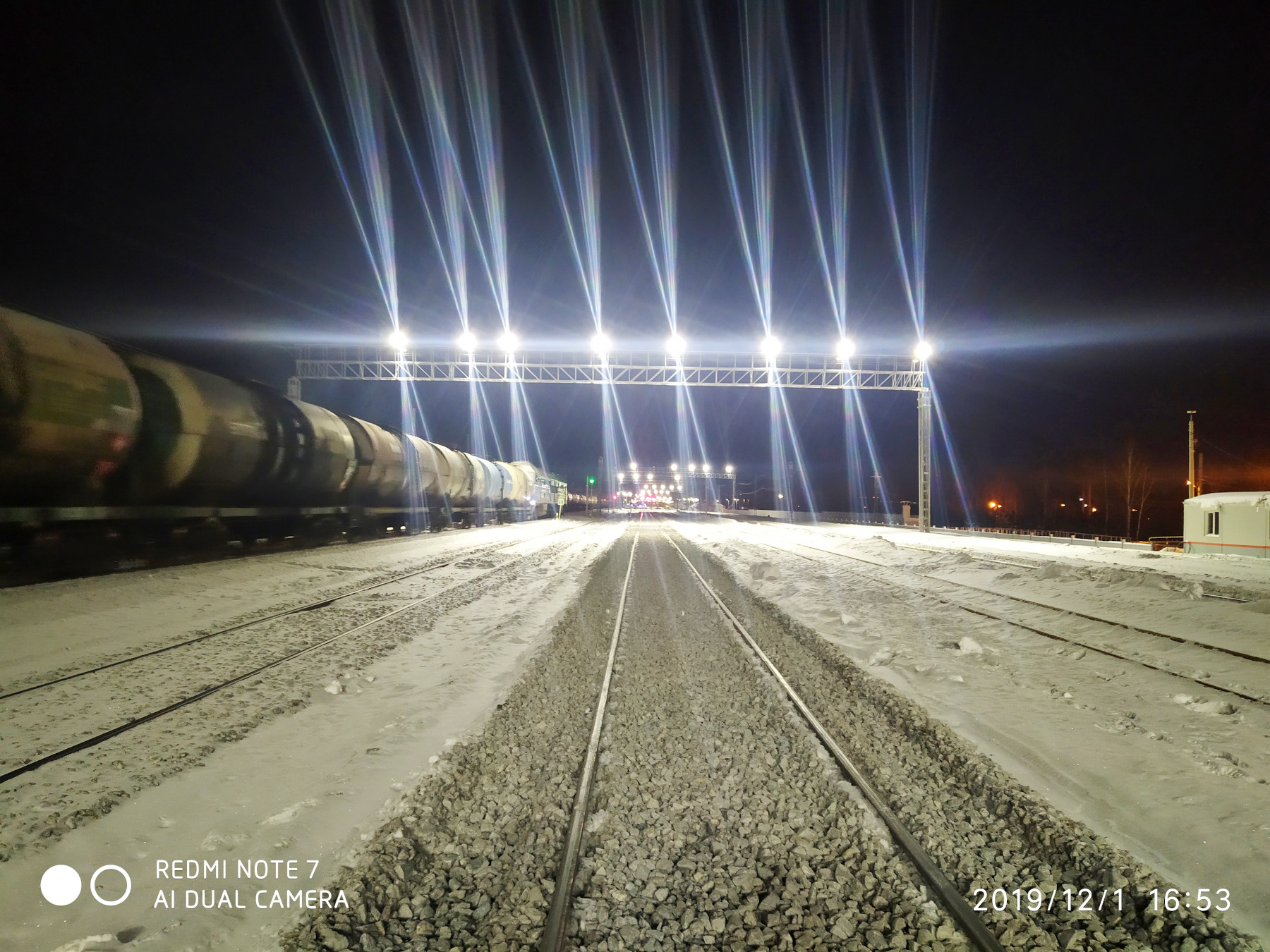

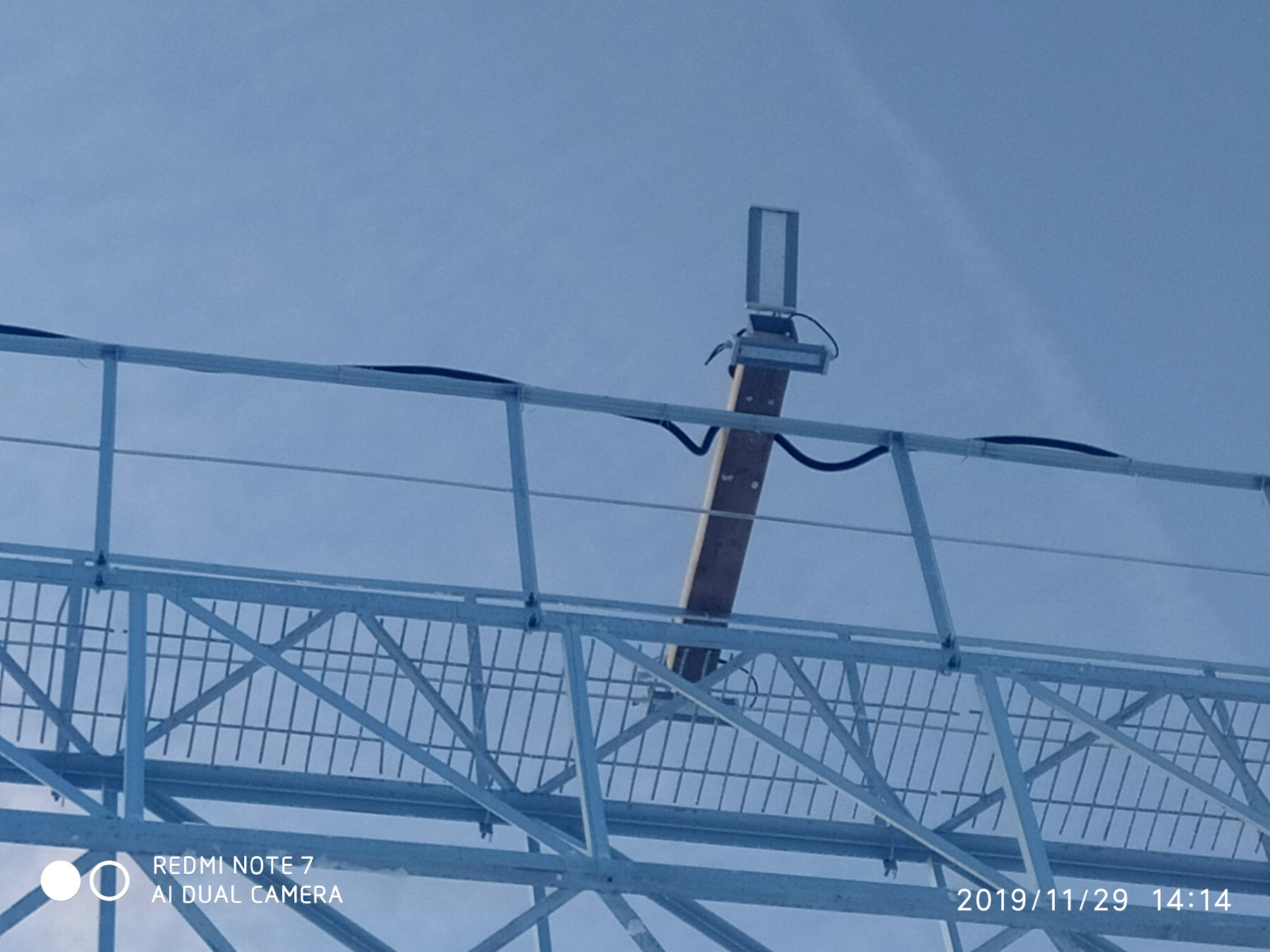

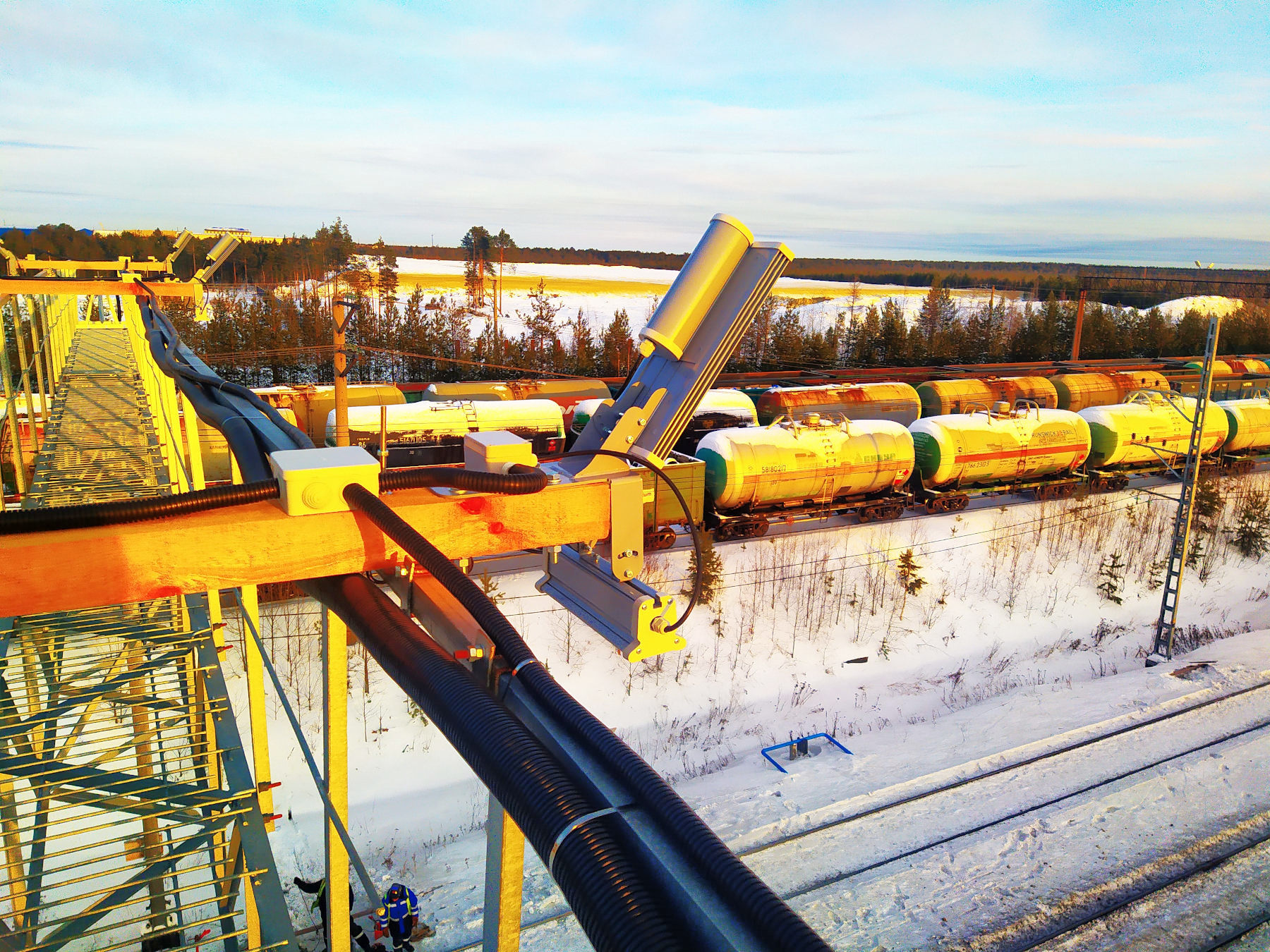

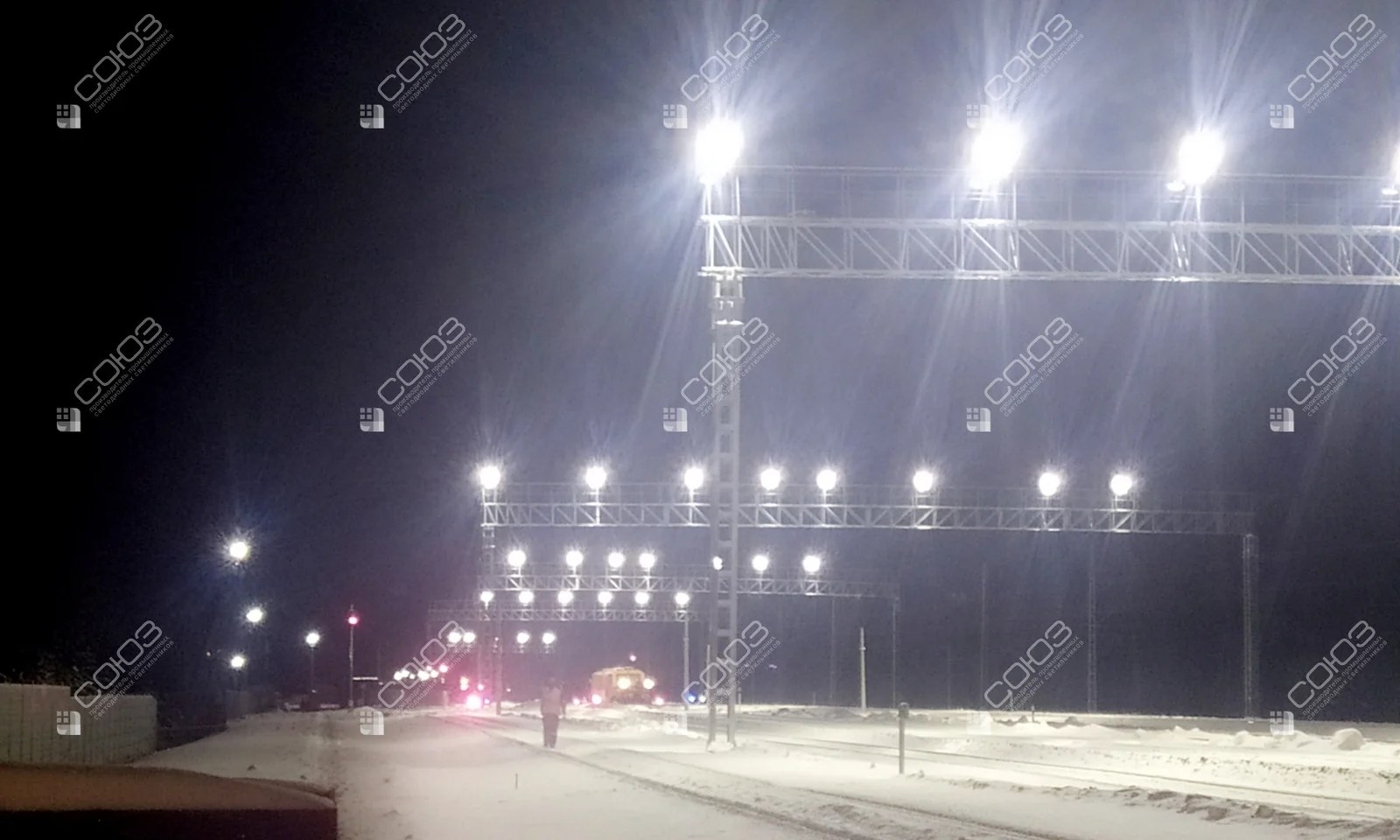

Фотографии показывают реальную работу СОЮЗ 26 зимой и ночью: освещённые рельсы, междупутья, грузовые составы, сигналы и служебные зоны.
СОЮЗ 26-90/3-67 · 90 Вт · ХАБАРОВСК
Освещение железнодорожных путей ригельными светильниками в Хабаровске
Посмотреть проект →
СОЮЗ 26-90/3-67 · 90 Вт · ОМСК
Ригельные светильники на сортировочной станции в Омске
Посмотреть проект →
ПОДБОР ВЗАМЕН СОКР 5-100 · МОСКВА
Освещение путей аналогами СОКР 5-100 в Москве
Посмотреть проект →
РОССИЙСКИЙ ПРОИЗВОДИТЕЛЬ
СОЮЗ 26 производим
и проверяем сами
Изготавливаем светодиодные платы, собираем светильники и контролируем их характеристики. Фотометрические измерения выполняем в собственной лаборатории.
Как устроено производство →С 2009 годапроизводим промышленный свет
С 2014 годавыпускаем ригельную серию
5 лет гарантиина светильники СОЮЗ 26
Расчёт и IESдля проектирования объекта
ОТВЕТЫ ИНЖЕНЕРА
Что важно при выборе
ригельного светильника
Чем ригельный светильник отличается от обычного прожектора?+
СОЮЗ 26 состоит из двух независимо направляемых светодиодных модулей. Основной мощный модуль формирует протяжённую зону света вдоль железнодорожного пути, нижний маломощный освещает участок непосредственно под жёсткой поперечиной. У обычного прожектора один светодиодный модуль, поэтому такое распределение света он не повторяет.
Зачем светильнику два модуля с углами 18° и 25°?+
Нижний маломощный модуль даёт более широкий луч и освещает ригель и пространство под поперечиной. Основной мощный модуль формирует узкий луч вдоль железнодорожного полотна. Угол наклона обоих светодиодных модулей регулируется независимо по расчётной схеме.
Как выбрать между 62, 75 и 90 Вт?+
Для небольшого объекта с несколькими жёсткими поперечинами рекомендуем 90-ваттную модель: она даёт максимальный световой запас, а разница в цене и энергопотреблении относительно 62 и 75 Вт невелика. Исполнения меньшей мощности имеет смысл выбирать, когда их достаточно по готовому расчёту.
Подойдут ли светильники для подъездных путей предприятия?+
Да, серия предназначена в том числе для путей необщего пользования: заводов, терминалов, портов, складских комплексов, нефтебаз, элеваторов, депо и ремонтных баз с жёсткими поперечинами.
Можно ли заменить СОКр 5-100 или СОКр 2-120?+
Да. Для замены обычно выбирают СОЮЗ 26-90/3-67 с максимальным световым потоком линейки. Если нужно точно подтвердить освещённость по норме, сохранить существующую схему без избыточного запаса или объект имеет сложную геометрию, выполняем светотехнический расчёт.
Какие данные нужны для расчёта?+
Нужны план путевого развития, количество путей, расстояния между поперечинами, высота установки, расположение монтажных брусьев, требуемая освещённость и сведения о подвижном составе или оборудовании, которое может перекрывать свет.
Можно ли эксплуатировать СОЮЗ 26 зимой под открытым небом?+
Да. Степень защиты корпуса — IP67, климатическое исполнение — УХЛ1, рабочий диапазон температур от −60 до +45 °C. Светильник мгновенно выходит на рабочий режим после подачи питания.
Купить ригельные светильники для железнодорожных путей в Краснодаре
НПО «СОЮЗ» производит ригельные светодиодные светильники серии СОЮЗ 26 для освещения железнодорожных путей с жёстких поперечин. В каталоге представлены модели 62, 75 и 90 Вт со световым потоком от 7 700 до 11 200 лм. Основной модуль направляет концентрированный свет вдоль пути, нижний освещает участок под поперечиной; оба модуля регулируются независимо.
Ригельное освещение путей необщего пользования
Светильники применяются на подъездных железнодорожных путях предприятий, в портах и логистических терминалах, на складах, нефтебазах, элеваторах, в депо и ремонтных базах. Защита IP67, климатическое исполнение УХЛ1 и рабочая температура от −60 до +45 °C позволяют эксплуатировать оборудование круглый год под открытым небом.
90 Вт для замены СОКр и точный расчёт сложных объектов
Для замены СОКр 5-100, СОКр 2-120 и других прежних ригельных светильников обычно рекомендуем СОЮЗ 26-90/3-67: это максимальный световой поток линейки при небольшой разнице в цене и потреблении. Для крупного объекта, сложной схемы путей или документального подтверждения нормы подготовим светотехнический расчёт, подберём углы наклона модулей и предоставим IES-файлы. Для поставки в Краснодар и Краснодарский край свяжитесь с инженером НПО «СОЮЗ».
90 ВТ · МАКСИМАЛЬНЫЙ СВЕТОВОЙ ЗАПАС ЛИНЕЙКИ
СОЮЗ 26-90/3-67 —
практичный выбор
Для небольшого объекта можно сразу выбрать 90-ваттную модель. Для крупной или нестандартной схемы рассчитаем количество светильников и направление каждого модуля.

Краснодар · +7 (861) 217-60-21 · info@npo-soyuz.ru
СОЮЗ 26 · РИГЕЛЬНОЕ ОСВЕЩЕНИЕ
Светильники для железнодорожных путей
Основной модуль освещает путь вдаль, нижний — участок непосредственно под жёсткой поперечиной.
62–90 Вт7 700–11 200 лм18° и 25° · КСС «К»IP67 · −60 °C5 лет гарантии
ОСВЕЩЕНИЕ ПРОМЫШЛЕННОЙ ЖЕЛЕЗНОДОРОЖНОЙ ИНФРАСТРУКТУРЫ
Для путей предприятий,
терминалов и портов
СОЮЗ 26 рассчитан на территории с путями необщего пользования, где свет требуется направлять с жёстких поперечин вдоль рельсов, междупутий и рабочих проходов.
Заводы и комбинаты
Подъездные пути, приёмно-отправочные участки, места подачи вагонов и технологические зоны предприятия.
Порты и терминалы
Пути грузовых терминалов, складских комплексов, нефтебаз и перевалочных площадок.
Депо и ремонтные базы
Путевое развитие, междупутья и рабочие зоны, где важна видимость рельсов, вагонов, сигналов и персонала.
Главная задача — не просто дать много света. Световой поток нужно распределить вдоль путей и сохранить рабочую освещённость там, где её могут частично перекрывать вагоны и другое оборудование.
ДВА МОДУЛЯ · ДВЕ СВЕТОВЫЕ ЗОНЫ
Как работает ригельная оптика
Нижний маломощный модуль даёт более широкую засветку под жёсткой поперечиной и вдоль ригеля. Основной мощный модуль формирует узкий протяжённый световой пучок вдоль железнодорожного пути. Угол наклона обоих светодиодных модулей регулируется независимо.
Углы 18° и 25° показывают ширину светового пучка. Полное распределение силы света описывает КСС «К» и IES-файл конкретной модели.
Нижний модуль: широкая засветка под поперечинойОсновной модуль: протяжённая зона вдоль междупутья
ПРАКТИЧНЫЙ ВЫБОР БЕЗ ЛИШНЕГО РАСЧЁТА
90 Вт — для большинства
небольших объектов
Если на территории несколько жёстких поперечин и нет задачи минимизировать каждый ватт, рационально выбрать СОЮЗ 26-90/3-67. Он даёт максимальный световой запас, а разница в цене и потреблении относительно 62- и 75-ваттных исполнений невелика для промышленного объекта.
СОЮЗ 26-62/3-67ПО РАСЧЁТУ
Мощность62 Вт
Поток7 700 лм
Оптика18° и 25°КСС «К»
Для схемы, где меньший световой поток подтверждён расчётом.
СОЮЗ 26-75/3-67ПО РАСЧЁТУ
Мощность75 Вт
Поток9 200 лм
Оптика18° и 25°КСС «К»
Промежуточный вариант, когда такой поток заложен в светотехническую схему.
СОЮЗ 26-90/3-67РЕКОМЕНДУЕМ
Мощность90 Вт
Поток11 200 лм
Оптика18° и 25°КСС «К»
Для большинства небольших объектов: максимальный световой запас.
Нужно заменить СОКр 5-100, СОКр 2-120 или другой прежний светильник? Для большинства таких задач рекомендуем 90-ваттный СОЮЗ 26. Если объект крупный, схема сложная или соответствие норме требуется подтвердить документально, выполним светотехнический расчёт.
Смотреть модель 90 ВтКОНСТРУКЦИЯ СОЮЗ 26
Надёжность для открытой
железнодорожной территории
Светильник работает круглый год под открытым небом. Показываем основные узлы, которые отвечают за светораспределение, теплоотвод и стабильную работу в промышленной сети.
КОРПУС И ТЕПЛООТВОД
Алюминиевый профиль АД31
Корпус работает как радиатор светодиодного модуля. Воздушная перегородка разделяет отсек драйвера и светодиоды, уменьшая их взаимный нагрев.
ИСТОЧНИК СВЕТА
Светодиоды CREE
Световой поток указан с учётом потерь на оптике и защитном стекле. Цветовая температура 5000 К, Ra >80, пульсации менее 1%.
СВЕТОРАСПРЕДЕЛЕНИЕ
Вторичная оптика LedLink
Линзы формируют два узконаправленных световых потока 18° и 25°, чтобы направить свет вдоль путей и сократить потери вне рабочей зоны.
ЗАЩИТА ПИТАНИЯ
Двухкаскадный драйвер
Защита от длительного повышения напряжения до 600 В, импульсных помех до 10 кВ и аварийное отключение при перегреве.
ЗАЩИТА ОПТИКИ
Оптический поликарбонат
Ударопрочное защитное стекло закрывает светодиодные модули и сохраняет светопропускание в уличных условиях.
МОНТАЖ И НАСТРОЙКА
Жёсткая фиксация на брусе
Комплекс крепится на монтажный брус жёсткой поперечины. Верхний и нижний модули независимо регулируются по углу и фиксируются после настройки.
IP67защита корпуса от пыли и осадков
УХЛ1для эксплуатации на открытом воздухе
−60…+45 °Cрабочий диапазон температур
100 000 часовресурс работы светильника
КОГДА НУЖНА ТОЧНАЯ СХЕМА
Для сложного объекта выполним расчёт
90 Вт — практичный выбор для небольшого объекта с несколькими поперечинами. Расчёт нужен, если путей много, геометрия нестандартная, свет перекрывает подвижной состав или освещённость требуется подтвердить документально.
- 01Схема путевого развитияКоличество путей, междупутья и рабочие зоны.
- 02Геометрия установкиВысота поперечин, расстояния между опорами и положение монтажных брусьев.
- 03Требуемая освещённостьНормы объекта и требования владельца инфраструктуры.
- 04Условия эксплуатацииПодвижной состав, оборудование, снег, климат и параметры питающей сети.
Технический паспортСкачать PDF →Инструкция по монтажуОткрыть документ →IES-файлы СОЮЗ 26Скачать архив →
Проектирование выполняется по действующим требованиям владельца железнодорожной инфраструктуры и применимым нормам, включая ГОСТ 34935-2023. Для конкретного объекта состав требований уточняется до расчёта.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Ригельные светильники
на железнодорожных объектах
Фотографии показывают реальную работу СОЮЗ 26 зимой и ночью: освещённые рельсы, междупутья, грузовые составы, сигналы и служебные зоны.
СОЮЗ 26-90/3-67 · 90 Вт · ХАБАРОВСК
Освещение железнодорожных путей ригельными светильниками в Хабаровске
Посмотреть проект →СОЮЗ 26-90/3-67 · 90 Вт · ОМСК
Ригельные светильники на сортировочной станции в Омске
Посмотреть проект →ПОДБОР ВЗАМЕН СОКР 5-100 · МОСКВА
Освещение путей аналогами СОКР 5-100 в Москве
Посмотреть проект →РОССИЙСКИЙ ПРОИЗВОДИТЕЛЬ
СОЮЗ 26 производим
и проверяем сами
Изготавливаем светодиодные платы, собираем светильники и контролируем их характеристики. Фотометрические измерения выполняем в собственной лаборатории.
Как устроено производство →С 2009 годапроизводим промышленный свет
С 2014 годавыпускаем ригельную серию
5 лет гарантиина светильники СОЮЗ 26
Расчёт и IESдля проектирования объекта
ОТВЕТЫ ИНЖЕНЕРА
Что важно при выборе
ригельного светильника
Чем ригельный светильник отличается от обычного прожектора?+
СОЮЗ 26 состоит из двух независимо направляемых светодиодных модулей. Основной мощный модуль формирует протяжённую зону света вдоль железнодорожного пути, нижний маломощный освещает участок непосредственно под жёсткой поперечиной. У обычного прожектора один светодиодный модуль, поэтому такое распределение света он не повторяет.
Зачем светильнику два модуля с углами 18° и 25°?+
Нижний маломощный модуль даёт более широкий луч и освещает ригель и пространство под поперечиной. Основной мощный модуль формирует узкий луч вдоль железнодорожного полотна. Угол наклона обоих светодиодных модулей регулируется независимо по расчётной схеме.
Как выбрать между 62, 75 и 90 Вт?+
Для небольшого объекта с несколькими жёсткими поперечинами рекомендуем 90-ваттную модель: она даёт максимальный световой запас, а разница в цене и энергопотреблении относительно 62 и 75 Вт невелика. Исполнения меньшей мощности имеет смысл выбирать, когда их достаточно по готовому расчёту.
Подойдут ли светильники для подъездных путей предприятия?+
Да, серия предназначена в том числе для путей необщего пользования: заводов, терминалов, портов, складских комплексов, нефтебаз, элеваторов, депо и ремонтных баз с жёсткими поперечинами.
Можно ли заменить СОКр 5-100 или СОКр 2-120?+
Да. Для замены обычно выбирают СОЮЗ 26-90/3-67 с максимальным световым потоком линейки. Если нужно точно подтвердить освещённость по норме, сохранить существующую схему без избыточного запаса или объект имеет сложную геометрию, выполняем светотехнический расчёт.
Какие данные нужны для расчёта?+
Нужны план путевого развития, количество путей, расстояния между поперечинами, высота установки, расположение монтажных брусьев, требуемая освещённость и сведения о подвижном составе или оборудовании, которое может перекрывать свет.
Можно ли эксплуатировать СОЮЗ 26 зимой под открытым небом?+
Да. Степень защиты корпуса — IP67, климатическое исполнение — УХЛ1, рабочий диапазон температур от −60 до +45 °C. Светильник мгновенно выходит на рабочий режим после подачи питания.
Купить ригельные светильники для железнодорожных путей в Краснодаре
НПО «СОЮЗ» производит ригельные светодиодные светильники серии СОЮЗ 26 для освещения железнодорожных путей с жёстких поперечин. В каталоге представлены модели 62, 75 и 90 Вт со световым потоком от 7 700 до 11 200 лм. Основной модуль направляет концентрированный свет вдоль пути, нижний освещает участок под поперечиной; оба модуля регулируются независимо.
Ригельное освещение путей необщего пользования
Светильники применяются на подъездных железнодорожных путях предприятий, в портах и логистических терминалах, на складах, нефтебазах, элеваторах, в депо и ремонтных базах. Защита IP67, климатическое исполнение УХЛ1 и рабочая температура от −60 до +45 °C позволяют эксплуатировать оборудование круглый год под открытым небом.
90 Вт для замены СОКр и точный расчёт сложных объектов
Для замены СОКр 5-100, СОКр 2-120 и других прежних ригельных светильников обычно рекомендуем СОЮЗ 26-90/3-67: это максимальный световой поток линейки при небольшой разнице в цене и потреблении. Для крупного объекта, сложной схемы путей или документального подтверждения нормы подготовим светотехнический расчёт, подберём углы наклона модулей и предоставим IES-файлы. Для поставки в Краснодар и Краснодарский край свяжитесь с инженером НПО «СОЮЗ».
90 ВТ · МАКСИМАЛЬНЫЙ СВЕТОВОЙ ЗАПАС ЛИНЕЙКИ
СОЮЗ 26-90/3-67 —
практичный выбор
Для небольшого объекта можно сразу выбрать 90-ваттную модель. Для крупной или нестандартной схемы рассчитаем количество светильников и направление каждого модуля.
