01Источник света
Светильник

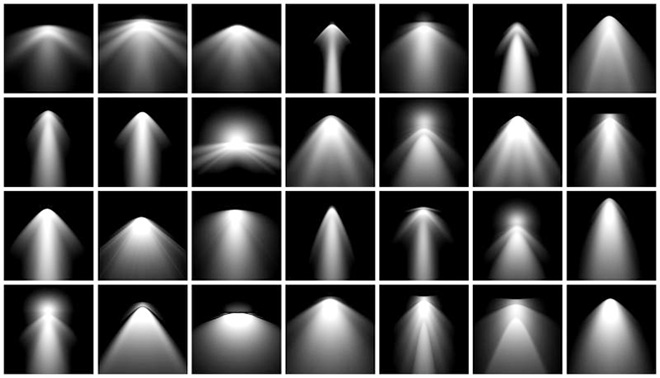

У каждой модели — своё распределение силы света по направлениям.
IES-файлы для светильников «СОЮЗ»
Фотометрические данные
IES-файл — цифровое описание светораспределения конкретного светильника. Используйте его в расчёте, чтобы проверить освещённость, равномерность и расстановку светильников ещё до монтажа.
Выбрать сериюОт светильника к проекту
Как работает IES-файл
Не просто мощность в ваттах,
а данные о том, куда направлен свет.
02Цифровые данные
Файл .ies
Передаёт фотометрические данные модели в расчётную программу.
03Результат расчёта
Освещение объекта
Программа рассчитывает, как свет распределится на заданных поверхностях.
Схема поясняет принцип работы. Световые пятна показаны условно, без привязки к конкретной модели и значениям освещённости.
Библиотека для проектирования
Скачать IES-файлы по сериям
Выберите серию по обозначению светильника. В каждом ZIP-архиве — файлы соответствующей группы.
21СОЮЗ 21Промышленные подвесныеZIP22СОЮЗ 22Уличные консольныеZIP23СОЮЗ 23Светодиодные прожекторыZIP24СОЮЗ 24Промышленные накладныеZIP25СОЮЗ 25ВстраиваемыеZIP26СОЮЗ 26РигельныеZIP34СОЮЗ 34ЛинейныеZIP41СОЮЗ 41Круглые подвесныеZIP
Низковольтные светильники
Отдельные архивы по напряжению питания.
Все IES-файлы одним архивом
Удобно, если работаете сразу с несколькими сериями.
Порядок работы
От скачивания до расчёта
Архив — для скачивания.
Файл .ies внутри него — для импорта.
Распакуйте ZIP
Сохраните архив нужной серии и извлеките файлы в папку на компьютере.
Найдите свою модель
Сверьте обозначение, мощность и вариант оптики. Файл похожего светильника не заменяет данные выбранной модели.
Импортируйте .ies
Добавьте файл в RELUX, DIALux или другую программу, поддерживающую этот формат.
Задайте объект
Укажите геометрию, высоту установки и расположение светильников. Выполните расчёт и сравните результат с требованиями проекта.
Формат IES поддерживают RELUX и DIALux. Условия импорта зависят от версии и лицензии программы; в DIALux для продукции производителей, не входящих в DIALux Members, требуется соответствующая подписка.
Коротко о главном
Что важно знать
Почему для расчёта недостаточно мощности и светового потока?
Мощность показывает потребление электроэнергии, а световой поток — общее количество излучаемого света. Но эти два значения не описывают, как свет распределяется по направлениям. Светильники с одинаковым потоком и разной оптикой могут по-разному освещать один и тот же объект. Именно поэтому для расчёта используют фотометрические данные конкретной модели.
Можно ли использовать один IES-файл для всей серии?
Не следует автоматически переносить данные одной модели на всю серию. Внутри серии могут отличаться световой поток и светораспределение. Выбирайте файл под конкретное исполнение; если соответствие неочевидно, уточните его у наших инженеров.
Что делать, если файл не импортируется?
Сначала убедитесь, что архив распакован, а для импорта выбран файл с расширением .ies, не ZIP. Проверьте поддержку формата и условия лицензии вашей программы. Если ошибка сохраняется, пришлите нам обозначение модели, название и версию программы, а также текст ошибки.
Помощь инженера
Не нашли файл нужной модели?
Пришлите полное обозначение светильника. Поможем найти подходящие фотометрические данные или уточнить исполнение для вашего проекта.
