Сколько света
Световой поток — общее количество излучаемого света с учётом чувствительности глаза.
Характеристика светильникаКСС светильников: типы кривых силы света и светораспределение
Техническая информация · НПО «СОЮЗ»
Кривая силы света:
куда направлен свет
КСС показывает, с какой силой светильник излучает свет в разных направлениях. Она помогает понять, какую зону он осветит — широкую площадку, узкий участок или полосу вдоль дороги.
Как читать диаграмму ↗Наглядное сравнение
Один световой поток.
Четыре способа его распределить.
Нажмите на тип КСС.
Сравните луч и световое пятно.
Световой поток одинаковыйВысота одинаковаяПоверхность одинаковая
Учебная визуализация, не расчёт конкретного светильника. Размеры и яркость показаны условно, без масштаба. Угол и распределение освещённости зависят от оптики модели. Видимый луч изображён для объяснения; в чистом воздухе он обычно не виден.
Основы светотехники
Люмены, канделы и люксы —
в чём разница?
КСС описывает направление света.
Не путайте её с мощностью светильника.
В каком направлении
Сила света — световой поток на единицу телесного угла в выбранном направлении. Именно её показывает КСС.
Характеристика распределенияСколько дошло до поверхности
Освещённость — световой поток, падающий на единицу площади. Один люкс равен одному люмену на квадратный метр.
Результат на объектеЧитаем технический график
КСС — это график,
а не контур пятна на полу
Кривая показывает силу света под разными углами в выбранной плоскости.
C0–C180C90–C270
Здесь две кривые совпадают: распределение одинаково в двух показанных плоскостях. Пунктир наложен на сплошную линию.
Угол задаёт направление
В этой диаграмме 0° — вертикально вниз, 90° — в сторону. Начало отсчёта находится в точке светильника.
Радиус показывает силу света
Чем дальше линия от центра по выбранному направлению, тем выше сила света. Это не расстояние до пола и не дальность луча.
Две линии — два сечения
C0–C180 и C90–C270 — две взаимно перпендикулярные плоскости. Различие кривых показывает, что свет распределяется в них по-разному.
Посмотрите на единицы шкалы. В паспорте это могут быть канделы (кд) или кд/клм — сила света, приведённая к потоку 1000 лм. Кривые с разными шкалами нельзя сравнивать только по размеру рисунка.
Типы светораспределения
Четыре КСС в светильниках СОЮЗ

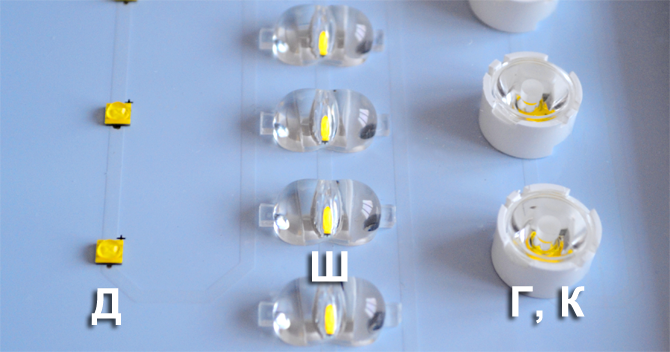

Буква обозначает тип распределения.
Цифра после «/» — его код в маркировке.
ДКод СОЮЗ /1

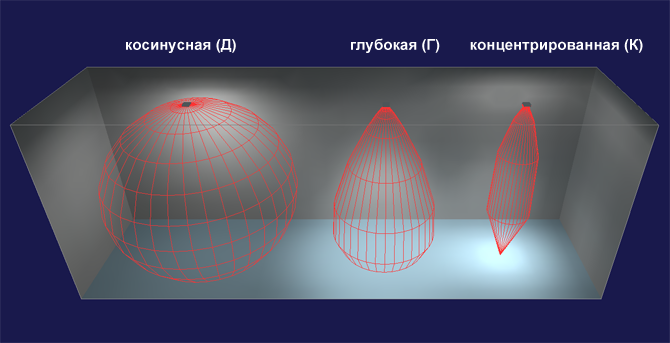

Косинусная
Цеха и открытые рабочие зоны: распределить свет по большой площади.
Большой кругГКод СОЮЗ /2
Глубокая
Высокие цеха и склады: направить больше света к рабочей поверхности.
Круг поменьшеККод СОЮЗ /3
Концентрированная
Удалённые участки и локальные задачи: направить свет в ограниченную зону.
Малый кругШКод СОЮЗ /4

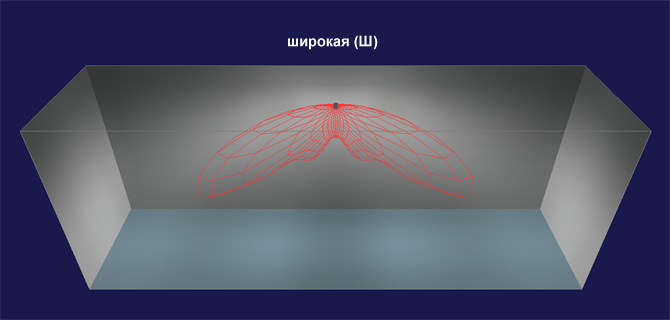

Широкая
Дороги и проезды: вытянуть освещаемую зону вдоль полотна.

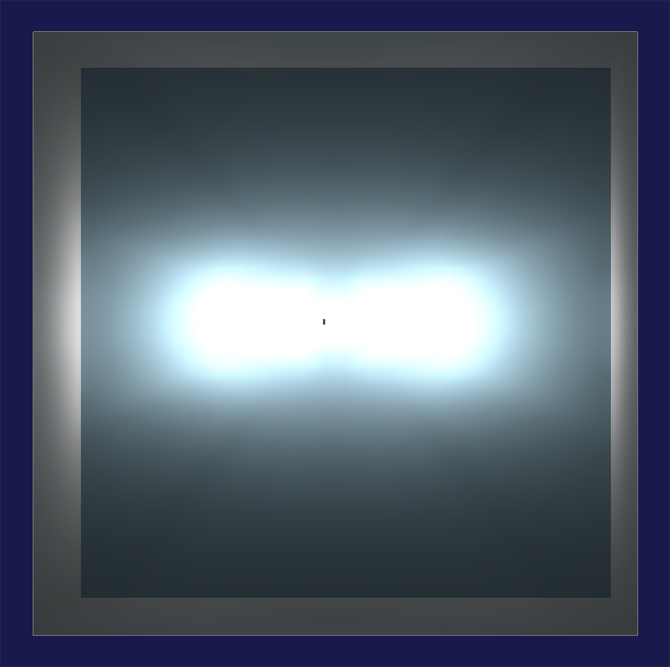

Вытянутый овалКривые схематичны и показаны без числовой шкалы — для сравнения формы, а не силы света разных моделей. Овал иллюстрирует дорожную оптику; широкая КСС не обязана иметь именно такую форму пятна. Точные углы смотрите в карточке и IES-файле выбранного светильника.
Пример обозначения
Расшифровать маркировку ↗СОЮЗ 22-210/1-67
Код 1 после косой черты — косинусная КСС (Д).
Выбор для объекта
Не самая узкая.
А подходящая вашей задаче.

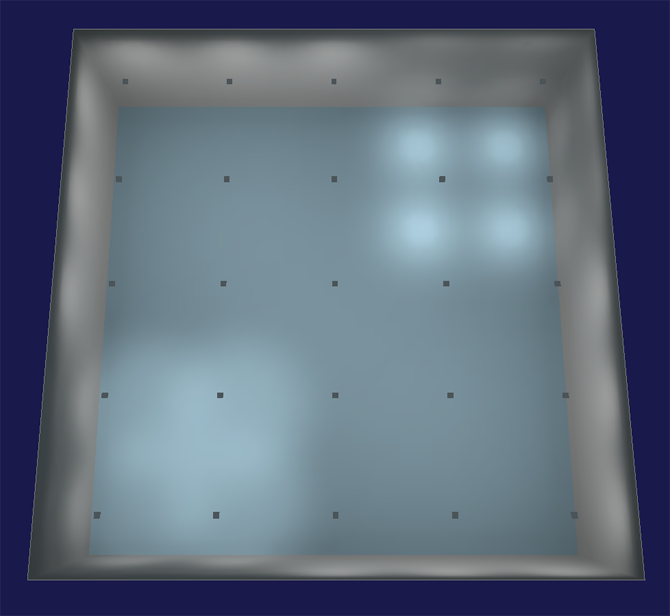

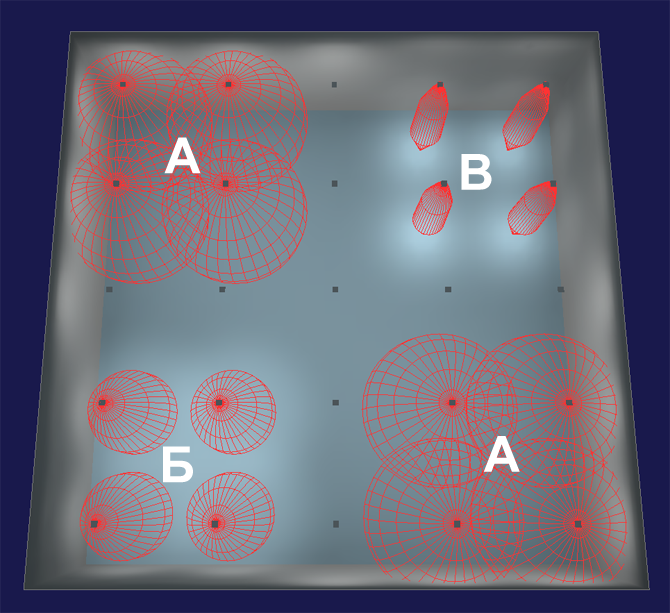

Сильнее осветить центр — не то же самое, что равномерно осветить весь объект.
Что нужно осветить?
Открытую площадку, проход между стеллажами, рабочую зону или дорогу. Форма пространства определяет, куда следует направить свет.
Откуда будет идти свет?
Учитывайте высоту, расстояние до рабочей поверхности, наклон и шаг установки. При изменении этих условий меняется и освещённость.
Каким должен быть результат?
Проверьте освещённость, равномерность и ограничение слепящего действия. Для этого нужен расчёт с фотометрией конкретной модели.
Короткие ответы
Что ещё важно знать о КСС
КСС и угол излучения — это одно и то же?
Нет. КСС описывает, как меняется сила света с направлением. Угол излучения — одна характеристика пучка; часто его определяют по уровню 50% максимальной силы света. Одинаковый угол не гарантирует одинаковое распределение света. Уточняйте способ определения угла у производителя.
Почему на графике КСС круг, а световое пятно тоже круглое?
Это разные изображения. На графике расстояние от центра означает силу света, а на плане поверхности — положение точки. Например, косинусная КСС имеет характерную округлую форму на полярной диаграмме; круглое пятно сверху получается при осесимметричном распределении и перпендикулярном направлении на ровную поверхность.
Можно ли по КСС узнать, сколько будет люксов?
Одного названия типа недостаточно. Нужны числовая фотометрия, световой поток, расстояние и угол падения света. Например, для точечного источника при нормальном падении E = I / r², где E — освещённость в люксах, I — сила света в канделах, r — расстояние в метрах. Для реального объекта учитывают все светильники, их положение и отражения.
Какая КСС лучше для высокого потолка?

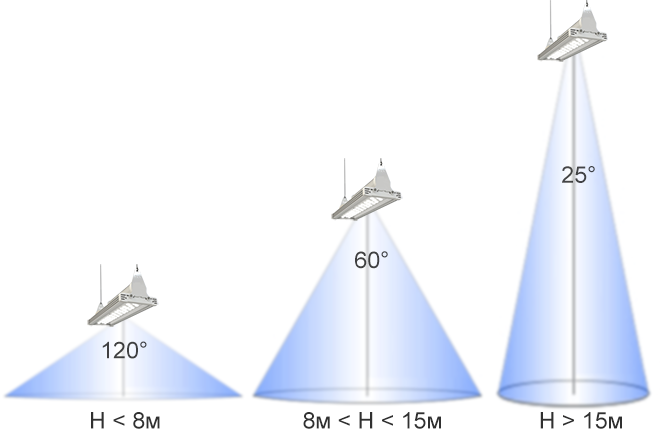

Для высоких помещений часто рассматривают глубокую или концентрированную КСС. Но универсальной высоты переключения между ними нет: важны ширина зоны, шаг размещения, требуемая равномерность и слепящее действие. Узкий пучок не всегда будет лучшим решением.
Где взять точную КСС светильника?
В технической документации и фотометрическом IES-файле выбранной модели. IES содержит данные о распределении силы света для светотехнической программы. Перейти к IES-файлам СОЮЗ →
Помощь инженера
Направим свет туда,
где он нужен
Пришлите размеры объекта, высоту установки и назначение рабочих зон. Подберём светильники и КСС, а расчётом проверим освещённость.
