Освещение установки магнитопорошкового контроля
Сконцентрированный поток на зоне дефектоскопии

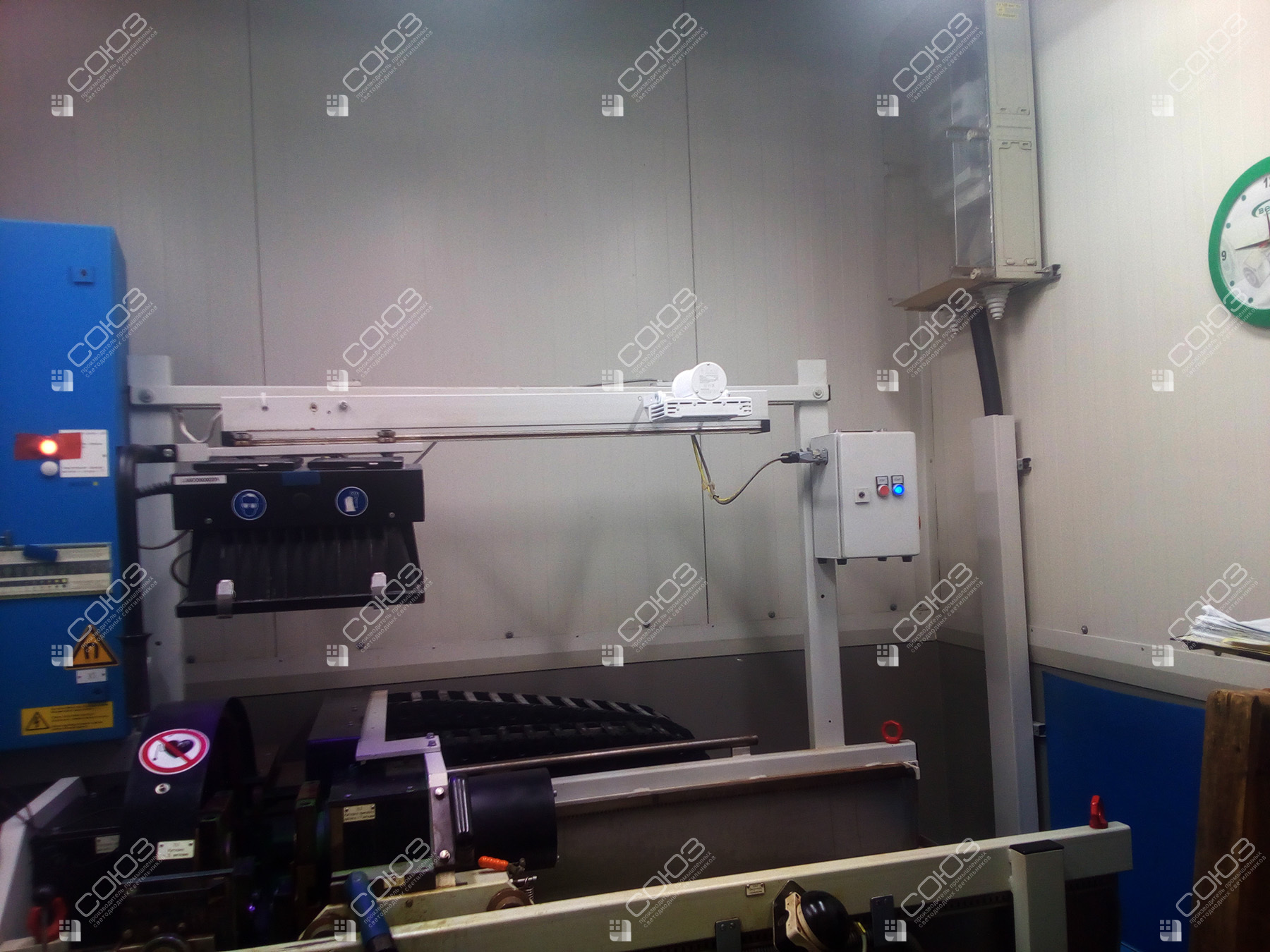

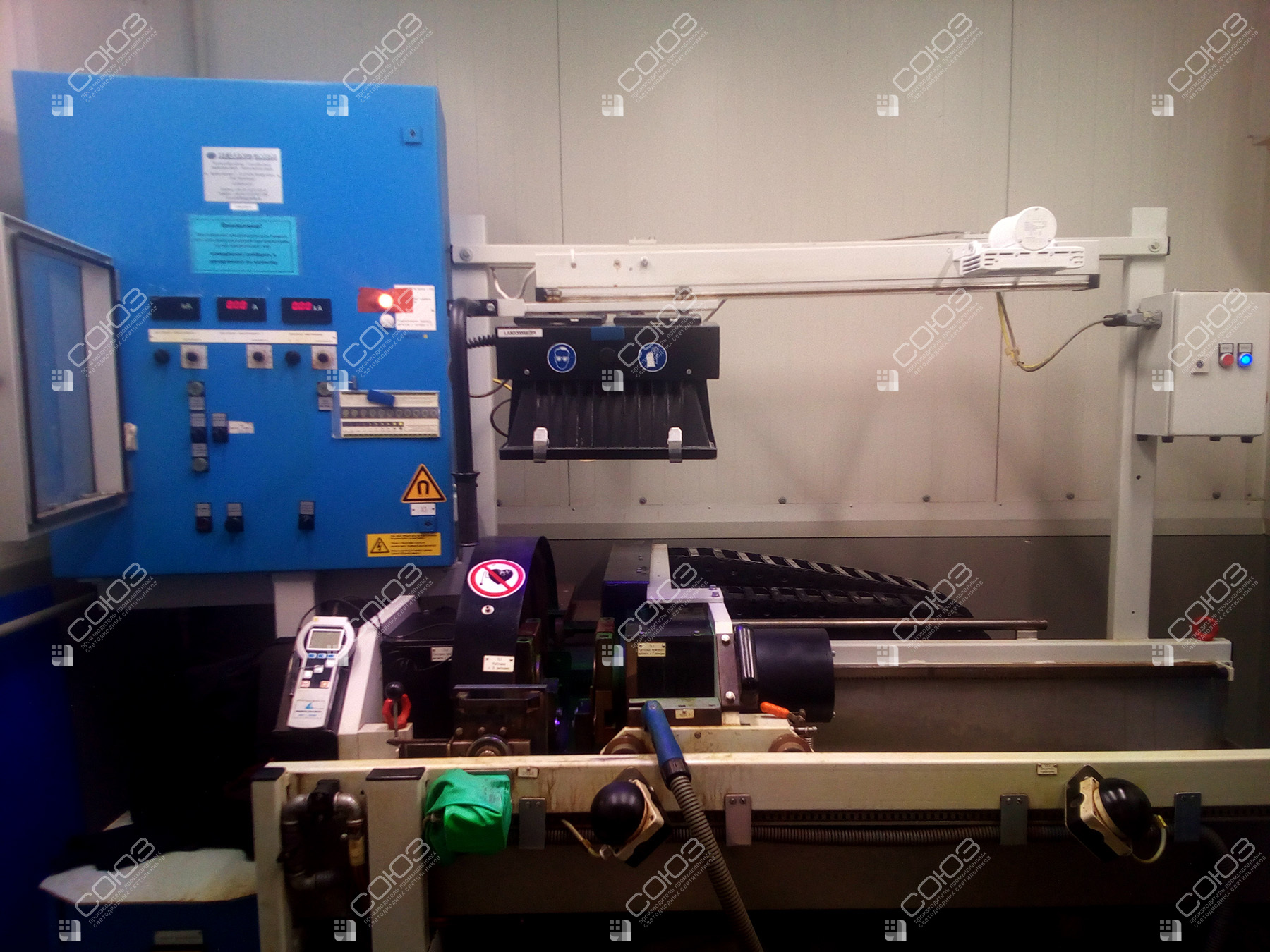

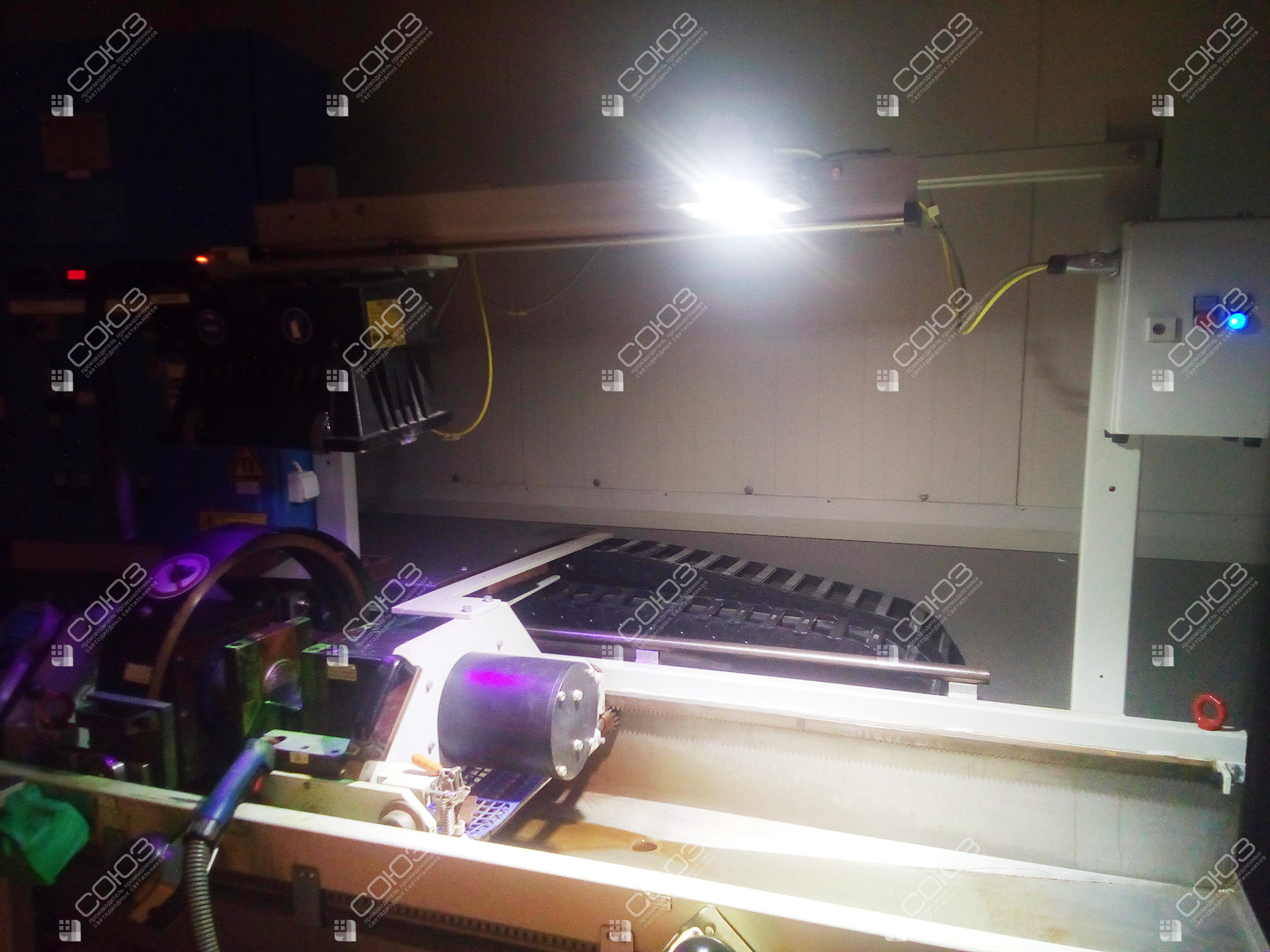

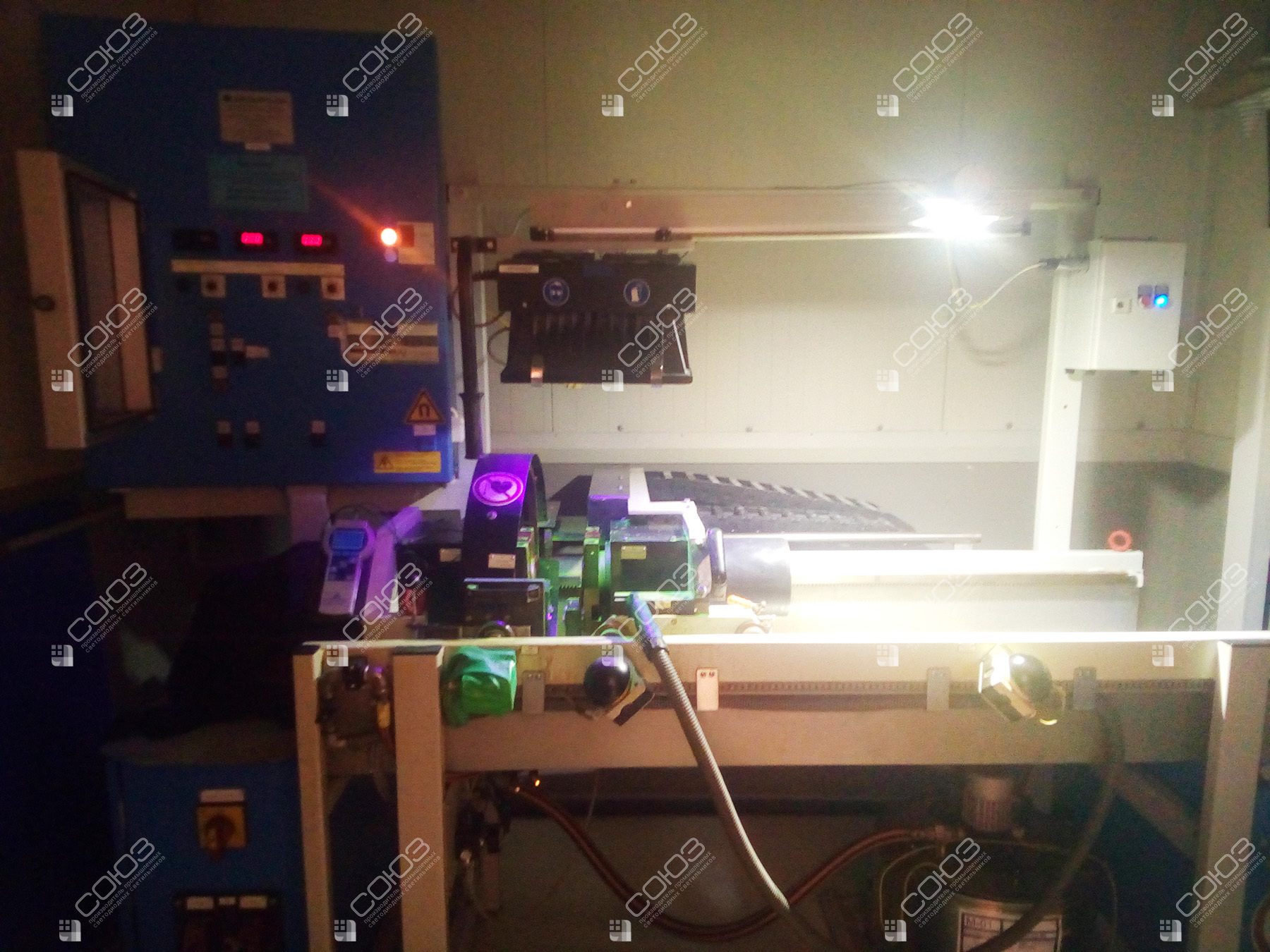

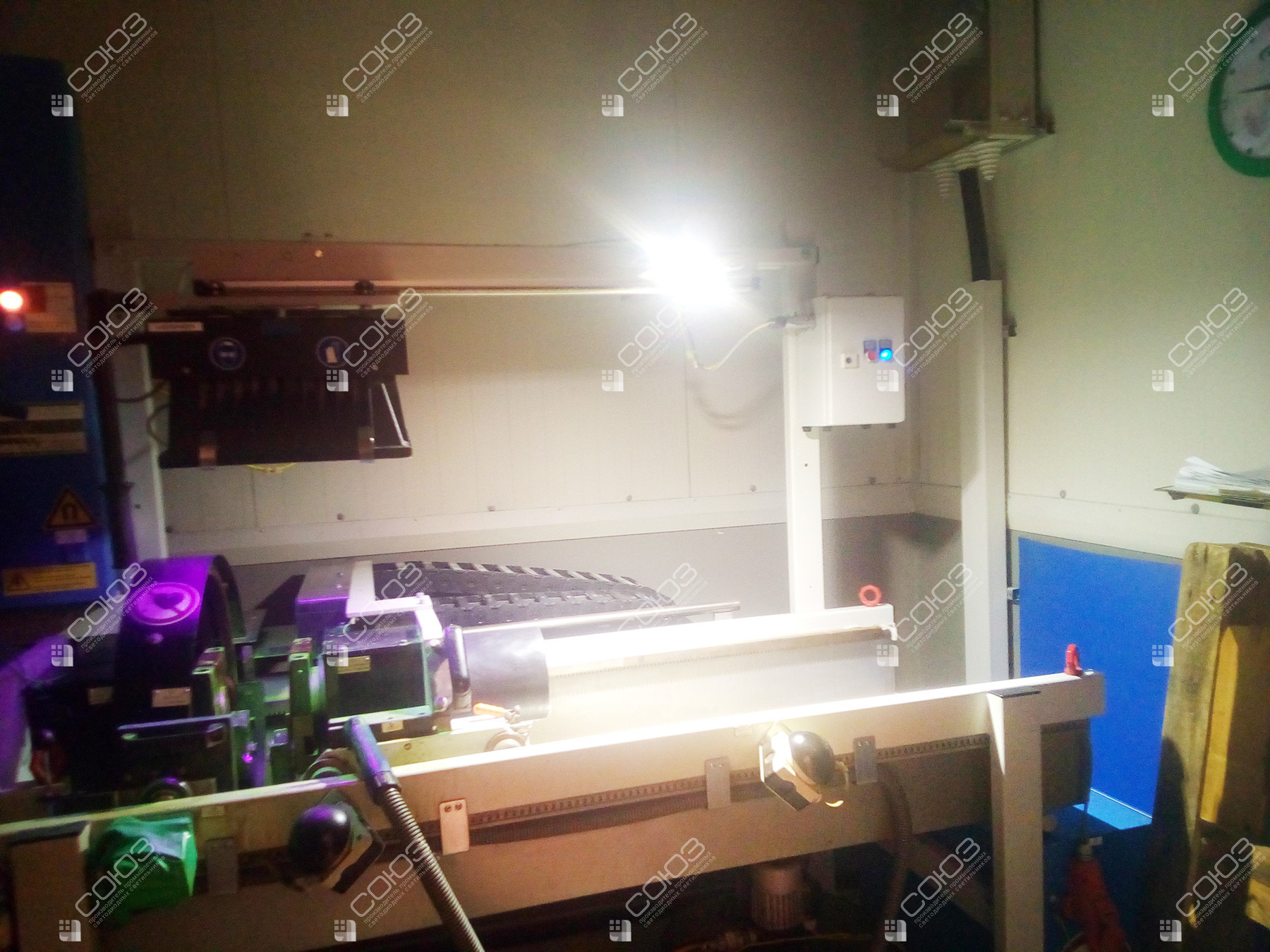

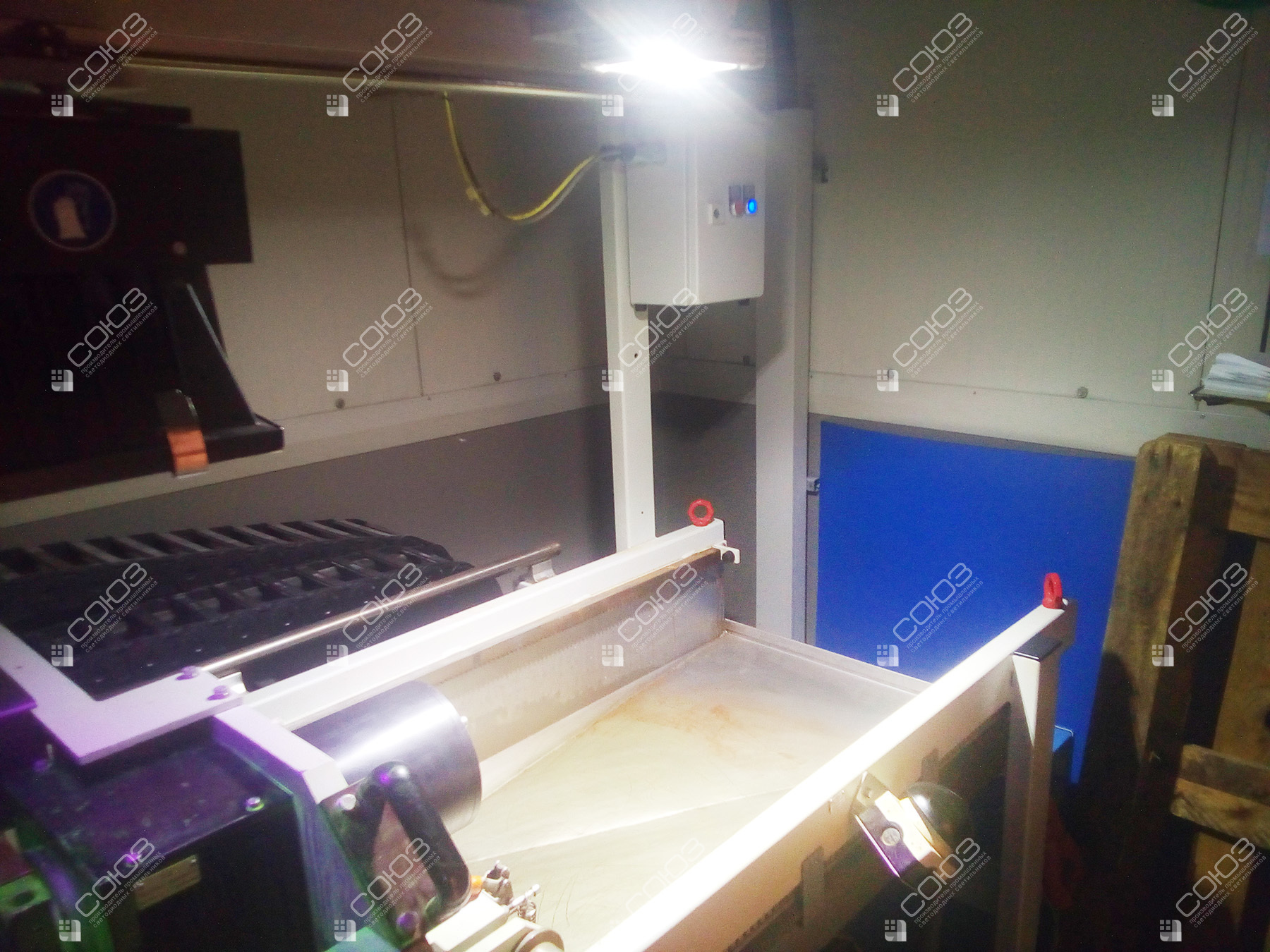

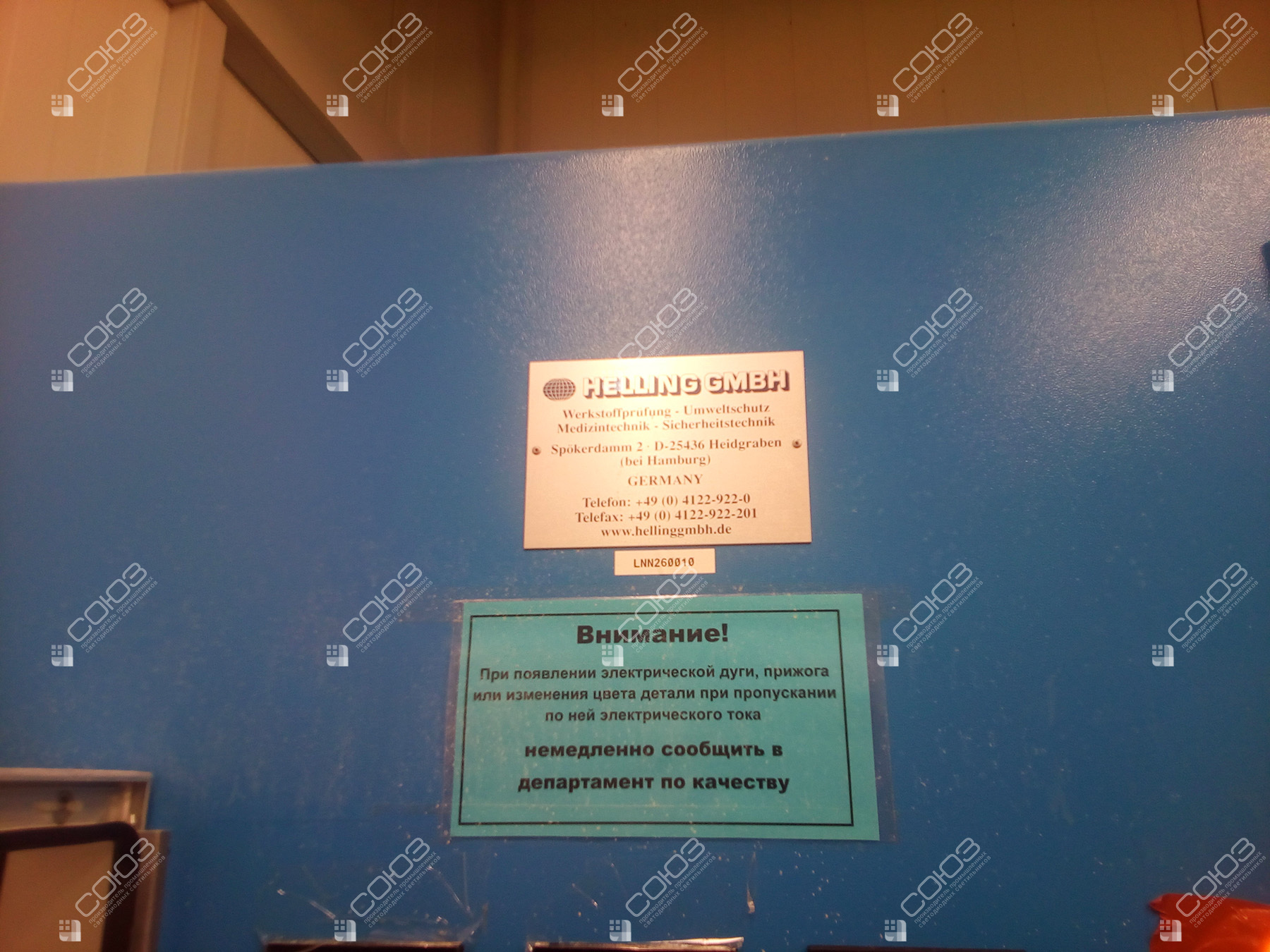

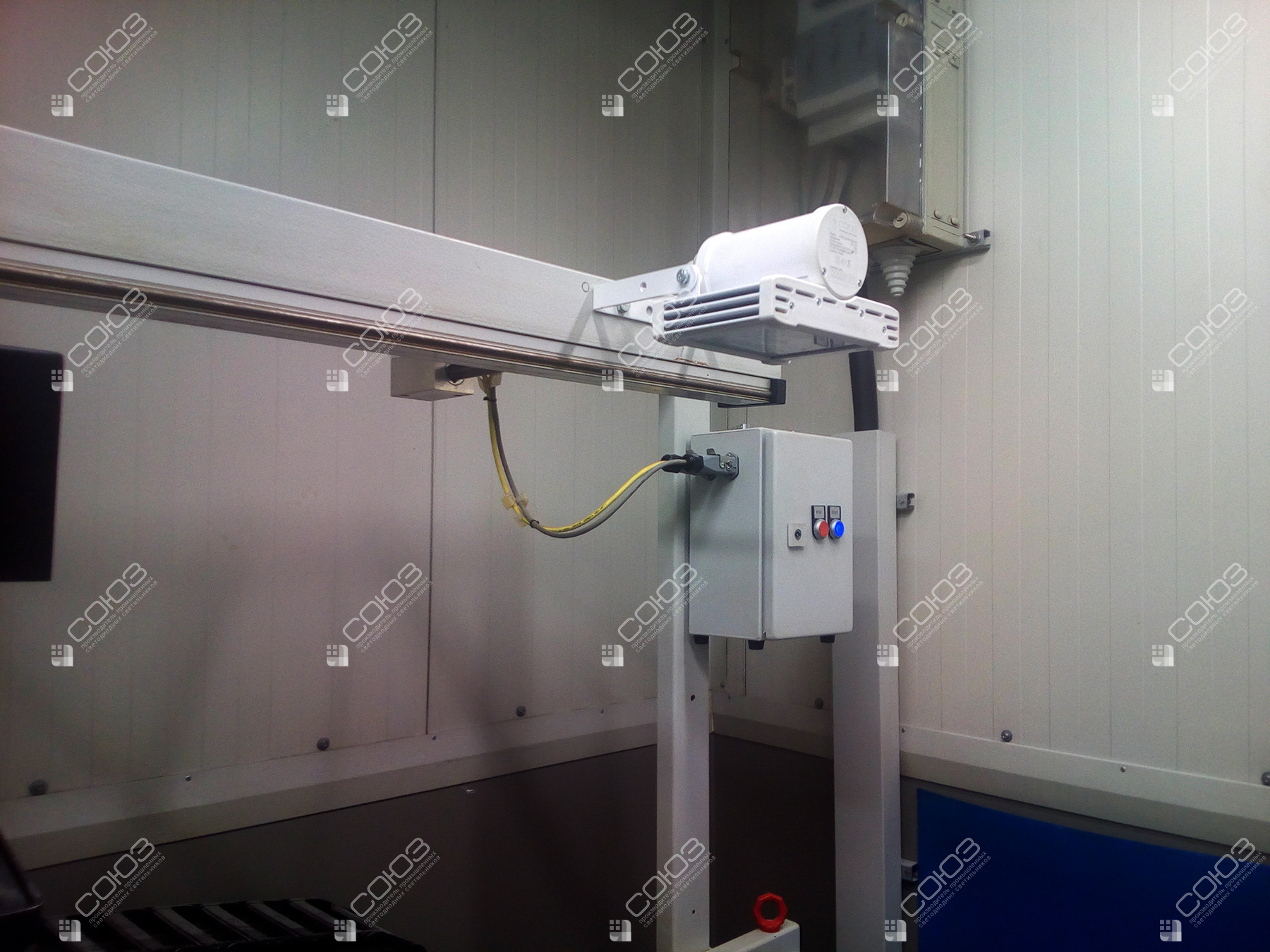

Установка магнитопорошкового контроля оснащена низковольтным светильником СОЮЗ 23-20/2-67 на 24 В. Оптика с КСС Г 60° направляет поток 2500 лм на контролируемую поверхность.
Фотографии реализованного проекта предоставлены заказчиком.
Проект реализован на светильниках:
Аналог лампы накаливания 200Вт
Подсветка зоны магнитопорошкового контроля
При дефектоскопии важно уверенно наблюдать распределение индикаторного материала на поверхности детали. Рассеянного цехового света недостаточно, а источник должен быть установлен рядом с рабочей зоной и не мешать размещению изделия.
Оптика 60° для установки контроля

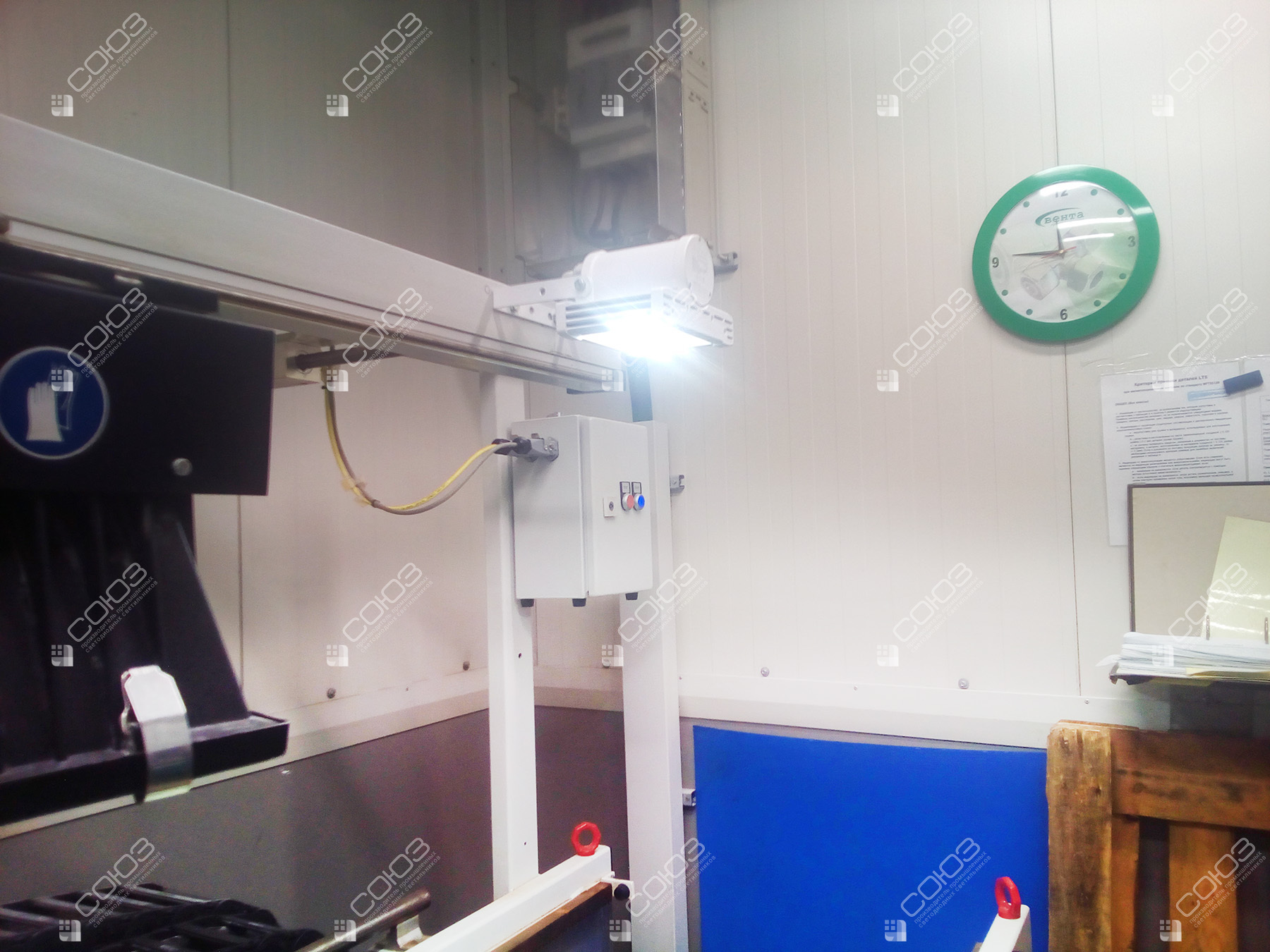

В отличие от широкоугольного исполнения, КСС Г 60° концентрирует свет на ограниченной области. Фасадное крепление фиксирует корпус на установке, питание 24 В подходит для промышленной низковольтной цепи.
Характеристики светового решения
- установленная модель — СОЮЗ 23-20/2-67 (24В);
- мощность — 20 Вт, световой поток — 2500 лм;
- кривая силы света — Г · 60°;
Освещение постов неразрушающего контроля
При подборе учитывают размер контролируемой детали, положение оператора, требуемое направление света и особенности применяемого метода. Источник располагают так, чтобы блики не скрывали индикации на поверхности.
Для подобных задач можно выбрать оборудование в разделе низковольтные светильники на 24 В. Российское производство НПО «СОЮЗ» работает с 2009 года; параметры продукции проверяются в собственной светотехнической лаборатории с интегрирующей сферой, платы выпускаются на SMD-линии. Гарантия — 5 лет, срок службы — до 100 000 часов.
Светотехнический расчёт позволяет проверить освещённость, количество точек и положение светильников до монтажа.
